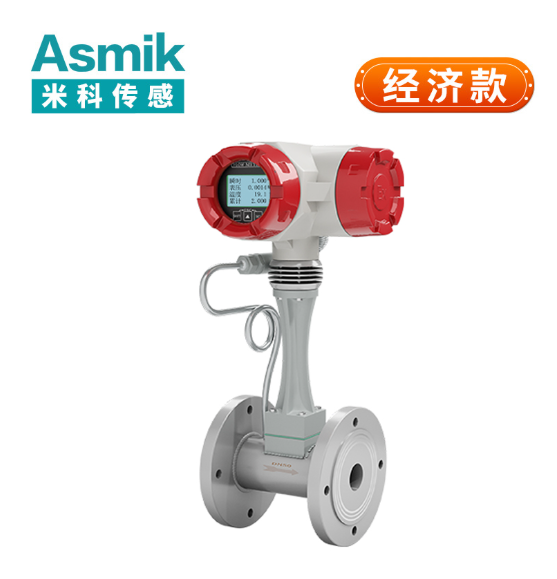

空氣流量計 dn800（此處特指渦街式空氣流量計）是專為公稱直徑 800mm 超大口徑管道設計的速度式氣體流量計量設備，基于卡門渦街原理工作，核心適配大型工業鍋爐一次送風總管（如 30-60 噸鍋爐送風系統）、特大型車間全面通風管網（如汽車整車廠房、重型機械加工車間新風 / 排風總管）、環保行業垃圾焚燒廠助燃空氣總管及化工園區大型反應器工藝空氣輸送管等場景，可穩定測量常溫常壓至高溫高壓（-40℃-400℃、PN0.6-PN2.5MPa）的清潔空氣或含微量粉塵（粒徑≤0.1mm）的空氣介質，不適用于含高濃度油霧（油分含量＞5mg/m³）、黏性雜質或強腐蝕性氣體（如含氯空氣）的場景。



其核心技術參數圍繞 “dn800 超大口徑空氣流動特性 + 渦街計量需求” 設計：實際測量管內徑 780-800mm（螺旋焊管常用內徑 790mm），流量測量范圍（標準狀態下）3000-50000m³/h（對應流速 1.5-26m/s，核心工作流速 5-18m/s，兼顧渦街穩定生成與低能耗），測量精度 ±1.0% FS（標準狀態下），重復性誤差≤0.2%，介質溫度 - 40℃-400℃，工作壓力 PN0.6-PN2.5MPa，配備內置溫壓補償模塊（實時修正空氣密度變化導致的誤差）。針對傳統超大口徑氣體流量計 “壓損高（＞0.08MPa）、安裝復雜（需斷管焊接）、氣體密度波動誤差大” 的痛點，該設備通過優化渦街發生體結構、集成高效整流裝置、簡化安裝設計，實現 “低壓損（≤0.015MPa）、易安裝（法蘭式直接對接）、空氣工況自適應” 的優勢，同時具備無機械磨損（維護周期 3-5 年）、抗干擾能力強的特點，適配超大口徑空氣長期連續計量需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值。

一、空氣流量計 dn800（渦街式）的核心構成與超大口徑適配設計

設備核心構成圍繞 “dn800 口徑空氣流場優化”“氣體渦街穩定生成”“空氣密度波動補償” 三大需求，分為測量管組件、渦街發生體、高精度傳感器單元及溫壓補償信號處理模塊，各部件均針對空氣介質特性與超大口徑尺寸精準設計。

（一）測量管組件：空氣流通與流場基礎

測量管需在 dn800 口徑下平衡流場均勻性、耐壓性與低壓損需求，適配空氣低黏性、大流量的流動特點：

• 材質與壁厚設計：
  基礎配置選用 Q235 碳鋼（適配清潔常溫空氣，如車間通風），含碳量 0.12%-0.20%，耐溫≤400℃，PN1.0MPa 時壁厚 12mm，PN1.6MPa 時 14mm，PN2.5MPa 時 16mm，通過 1.5 倍公稱壓力氣壓試驗（保壓 30 分鐘無泄漏、無變形），內壁經噴砂處理（粗糙度 Ra≤1.6μm），減少空氣流動阻力與粉塵附著（粉塵堆積超 0.3mm 會影響渦街生成）；
  高溫場景（如鍋爐送風 400℃）或弱腐蝕空氣（如含微量酸性氣體）選用 304 不銹鋼，含 Cr18%-20%、Ni8%-11%，耐溫≤800℃，壁厚與 Q235 一致，使用壽命比 Q235 延長 60%；
  測量管總長 1200-1300mm（含法蘭總長 1400-1500mm），適配工業廠房管道間距（常≥1600mm），無縮徑設計，滿量程時壓損≤0.015MPa（空氣流速 18m/s 時），遠低于同口徑孔板流量計（0.08-0.1MPa），年節約風機能耗 20%-25%。
• 流場優化結構：
  進口端設 25° 錐形導流段（長度 150mm），配合內置雙層多孔整流網（上層孔徑 50mm、下層孔徑 30mm，開孔率≥88%，總厚度 60mm），引導空氣形成充分發展的湍流（雷諾數 Re≥25000，氣體渦街穩定生成的臨界值），流速分布均勻性提升 50%—— 未優化時，dn800 管道中心流速是邊緣的 2.2 倍，優化后偏差降至 1.2 倍，避免流場不均導致的渦街生成偏移，流量誤差從 ±3.0% 降至 ±1.0%。

（二）渦街發生體：空氣渦街生成核心

發生體是生成穩定卡門渦街的關鍵，需針對空氣低密度（標準狀態下 1.29kg/m³）特性設計，確保低流速時仍能生成可捕捉的渦街：

• 形狀與尺寸優化：
  采用 “三角柱 + 弧形尾緣 + 導流翼” 復合結構（三角柱頂角 60°，尾緣半徑 5mm，兩側對稱設 3 片導流翼），比傳統矩形柱渦街生成效率提升 40%，在空氣低流速（5m/s，對應流量 8000m³/h）時仍能產生穩定渦街，解決 “低流速無渦街” 的痛點。發生體高度 640mm（適配 790mm 內徑，占流通截面 81%，確保渦街強度足夠被傳感器捕捉），長度 100mm，與測量管同軸安裝，偏差≤0.1mm，避免偏心導致的渦街分布不均。
• 材質選擇：
  清潔空氣場景選用 304 不銹鋼（表面硬度 HRC45，抗輕微粉塵磨損）；含微量粉塵場景（如垃圾焚燒廠助燃空氣）選用 316L 不銹鋼（含 Mo≥2%，耐磨性能比 304 高 1.5 倍）；高溫場景（400℃）選用 Inconel 625 合金（耐高溫氧化，常溫硬度 HRC30，高溫 400℃時硬度保持率≥80%，使用壽命≥8 年）。發生體與測量管采用氬弧焊焊接（焊縫高度 5mm），無間隙，避免空氣泄漏與粉塵堆積。

（三）高精度傳感器單元：空氣渦街信號捕捉

空氣渦街導致的振動信號較弱（尤其是低流速時），傳感器需具備高靈敏度，同時抵御工業環境的電磁、振動干擾：

• 傳感器類型與安裝：
  采用雙壓電晶體傳感器（主流配置），內置高靈敏度壓電陶瓷晶片（靈敏度≥15pC/g），通過感知渦街沖擊發生體的微小振動（振幅僅 0.01-0.05μm）生成電信號，適配空氣介質的弱振動特性。傳感器體積小巧（直徑 10mm，長度 30mm），嵌入式安裝于發生體下游 10mm 處（渦街沖擊最強位置），不干擾空氣流動；
  針對強振動場景（如鍋爐附近管道振動加速度≤10g），傳感器外側包裹 3mm 厚鈦合金減震套，減少管道振動導致的信號雜波，在空氣流速 5m/s 時信號信噪比≥25:1，確保無信號丟失。
• 抗干擾設計：
  傳感器線纜采用鍍銀雙絞屏蔽線（耐溫 400℃，線徑 0.5mm²），屏蔽層單端接地（接地電阻≤10Ω），減少車間變頻器、高壓設備的電磁干擾（30V/m 場強下誤差≤±0.3%）；信號傳輸距離≤10 米，避免長距離傳輸導致的信號衰減，若需遠距離傳輸，需加裝信號放大器（增益 10 倍，誤差≤±0.1%）。

（四）溫壓補償信號處理模塊：空氣密度波動修正

空氣流量受溫度、壓力影響顯著（如溫度從 20℃升至 200℃，密度下降 57%），模塊需實時補償密度變化，確保流量計量準確（尤其是標況流量計算）：

• 核心補償功能：
  內置 PT1000 溫度傳感器（精度 ±0.1℃，測溫范圍 - 50℃-450℃）與擴散硅壓力傳感器（精度 ±0.2% FS，測壓范圍 0-4.0MPa），實時采集空氣溫度 T（K）與壓力 P（Pa），按理想氣體狀態方程 ρ=P/(R×T)（R 為空氣氣體常數，287J/(kg?K)）計算實際密度 ρ，再結合渦街頻率 f 計算標況流量：Q?=K×f/ρ?（ρ?為標準狀態下空氣密度，1.29kg/m³；K 為儀表常數，出廠前按標況標定，通常為 500-800m³/(h?Hz)）。例如：標準狀態下，f=100Hz，算得 Q?=600×100/1.29≈46512m³/h（接近 50000m³/h 滿量程）；若實際溫度 100℃、壓力 150kPa，ρ=150000/(287×373)≈1.42kg/m³，修正后標況流量 Q?=600×100/1.29≈46512m³/h，補償后誤差≤±0.5%。
• 數據處理與輸出：
  采用工業級 64 位 MCU（運算速度≥1GHz），每秒 500 次采樣，支持 4~20mA 電流輸出（3000m³/h 對應 4mA，50000m³/h 對應 20mA）、RS485 通訊（Modbus-RTU 協議，傳輸距離≤1000 米），適配工業 DCS 系統；內置 128GB Flash 芯片，存儲 5 年歷史數據（按小時存儲瞬時流量、標況流量、溫度、壓力）；模塊防護等級 IP65，工作功耗≤8W（24V DC/220V AC 雙供電），低溫 - 40℃時自動啟動加熱片（功率 5W），避免電子元件失效。

二、空氣流量計 dn800（渦街式）的工作原理與超大口徑適配邏輯

該流量計基于卡門渦街原理實現空氣流量計量，結合 dn800 超大口徑空氣流動特性與氣體密度波動特點，通過結構優化與算法補償，解決超大口徑氣體計量的核心痛點。

（一）基礎工作原理

1. 渦街生成：清潔空氣或含微量粉塵的空氣沿 dn800 測量管流動，經導流段與雙層整流網優化流場后，流經三角柱形渦街發生體，在發生體兩側交替生成旋轉方向相反的渦街（卡門渦街），渦街脫落頻率 f 與空氣流速 v 成正比（遵循卡門渦街頻率公式 f=St×v/d，St 為斯特勞哈爾數，空氣介質 St=0.2-0.22；d 為發生體特征尺寸，此處為三角柱邊長）；
2. 信號采集：雙壓電傳感器捕捉渦街沖擊發生體的振動信號，生成頻率與渦街脫落頻率一致的電信號（低流速時 f=20Hz，高流速時 f=180Hz），信號經屏蔽線纜傳輸至處理模塊；
3. 溫壓補償與流量計算：模塊實時采集空氣溫度 T 與壓力 P，計算實際密度 ρ，再按 Q?=K×f/ρ?計算標況瞬時流量（工業計量常用標況流量）。例如：空氣流速 v=15m/s，d=0.005m，St=0.21，算得 f=0.21×15/0.005=630Hz；結合 ρ?=1.29kg/m³，K=600m³/(h?Hz)，算得 Q?=600×630/1.29≈29155m³/h，符合 3000-50000m³/h 量程要求，誤差≤±1.0%；
4. 數據輸出與監控：模塊實時顯示瞬時流量、標況流量、溫度、壓力，通過 4~20mA 或 RS485 輸出數據，同時存儲歷史記錄，當流量超量程（＞50000m³/h）或傳感器故障時，自動觸發聲光報警（報警聲級≥85dB，報警燈紅色閃爍）。

（二）dn800 超大口徑的適配邏輯

1. 低密度空氣的渦街強度保障：
   空氣密度遠低于液體（約為水的 1/800），渦街生成的振動信號較弱，通過 “復合結構發生體（三角柱 + 導流翼）+ 高靈敏度雙壓電傳感器（15pC/g）” 提升渦街強度與信號捕捉能力 —— 導流翼引導空氣流向發生體，增加沖擊頻率；傳感器放大微弱振動信號（0.01μm 振動轉化為 0.15mV 電信號），確保低流速（5m/s）時仍能穩定計量，誤差≤±1.2%，避免傳統渦街流量計 “低流速無讀數” 的問題。
2. 超大口徑流場不均修正：
   dn800 管道內徑達 790mm，上游易因風機、閥門、彎頭導致流場紊亂（直管段不足 10 倍管徑 = 8000mm 時），通過 “錐形導流段 + 雙層整流網” 優化流場，配合模塊內置 “動態 St 數修正算法”（根據信號頻率波動自動調整 St 數，范圍 0.2-0.22），將流場不均導致的誤差從 ±3.5% 降至 ±1.0%，適配工業廠房 “管道布局緊湊、直管段不足” 的安裝場景（如車間通風管道常因設備阻擋，直管段僅 6-8 倍管徑）。
3. 空氣密度波動的實時補償：
   空氣流量計量需以標況流量（0℃、101.3kPa）為基準，而實際工況中溫度、壓力波動大（如鍋爐送風溫度從 20℃升至 350℃，壓力從 101kPa 升至 200kPa），無補償時標況流量誤差超 ±15%。內置溫壓傳感器實時采集參數，動態修正密度，補償后誤差≤±0.5%，無需人工調整，適配鍋爐送風、高溫工藝空氣等變工況場景。

三、空氣流量計 dn800（渦街式）的功能特性與典型應用

（一）核心功能特性

1. 超大口徑空氣精準計量：測量精度 ±1.0% FS（標況下），重復性≤0.2%，流量范圍 3000-50000m³/h（標況），量程比 1:17，適配 dn800 管道的空氣流量波動（如車間通風白天 50000m³/h、夜間 3000m³/h），滿足工業過程監控與環保排放計量需求；
2. 低壓損與節能：滿量程壓損≤0.015MPa（空氣流速 18m/s 時），遠低于孔板流量計（0.08-0.1MPa）、轉子流量計（0.05-0.07MPa），適配風機驅動的空氣系統（如鍋爐送風機、車間排風機），年節約風機能耗 20%-25%。以功率 500kW 的鍋爐送風機為例，年運行 8000 小時可節約電費 80-100 萬元；
3. 空氣工況自適應：內置溫壓補償模塊，自動修正 - 40℃-400℃、PN0.6-PN2.5MPa 范圍內的密度變化，無需人工干預，適配高溫鍋爐送風（350-400℃）、常溫車間通風（10-30℃）等不同工況，標況流量計算誤差≤±0.5%；
4. 強環境適應性：傳感器耐溫 - 40℃-400℃，模塊防護等級 IP65，可在工業車間粉塵（粉塵濃度≤100mg/m³）、潮濕（相對濕度≤95%）環境穩定工作；抗電磁干擾符合 GB/T 17626.3 標準（30V/m 場強下誤差≤±0.3%），適配變頻器密集的重型機械廠、電廠等場景；
5. 易安裝與低維護：采用 dn800 標準法蘭（符合 GB/T 9119-2020，PN1.6MPa 法蘭外徑 920mm，螺栓孔中心圓 860mm，24 個 M36 螺栓），3-4 人 1.5 天可完成安裝（需 25 噸吊車輔助）；無機械運動部件，維護周期 3-5 年（僅需每半年清潔發生體粉塵），維護成本比機械流量計（如羅茨流量計）低 80%。

（二）典型應用場景與配置方案

應用場景	空氣介質特性	推薦配置	核心價值
30 噸工業鍋爐一次送風總管（dn800）	350-400℃高溫空氣，PN1.6MPa，流量 8000-45000m³/h（標況），強振動、粉塵少	Q235 碳鋼測量管 + Inconel 625 發生體 + 雙壓電傳感器（帶鈦合金減震套）+ 溫壓補償 + RS485 通訊 + IP65	Inconel 625 發生體耐 400℃高溫氧化，減震套抵御鍋爐振動（誤差≤±0.5%）；溫壓補償修正高溫空氣密度偏差（無補償誤差 ±18%，補償后≤±0.5%）；精準控制送風量，優化鍋爐燃燒效率，煤耗降低 8%，年節約燃煤成本 50 萬元；3-5 年維護周期，減少鍋爐停機次數（每次停機損失超 10 萬元）
特大型汽車整車廠房通風總管（dn800）	15-30℃常溫空氣，PN0.8MPa，流量 10000-50000m³/h（標況），粉塵少、電磁干擾強	304 不銹鋼測量管 + 304 發生體 + 雙壓電傳感器（帶鍍銀屏蔽線）+ 溫壓補償 + 以太網通訊 + IP65	304 材質耐廠房輕微腐蝕，鍍銀屏蔽線抵制造車車間變頻器干擾（信號波動≤±0.3%）；低壓損減少排風機能耗 25%，年節約電費 90 萬元；實時監控通風量，確保車間 VOC 濃度≤80mg/m³（符合 GBZ 2.1-2019），員工舒適度提升 50%；以太網接入廠房智慧監控平臺，實現通風系統自動啟停
垃圾焚燒廠助燃空氣總管（dn800）	20-80℃含塵空氣（粉塵粒徑≤0.1mm，濃度≤80mg/m³），PN1.2MPa，流量 5000-35000m³/h（標況），潮濕	316L 不銹鋼測量管 + 316L 發生體（帶耐磨涂層）+ 雙壓電傳感器 + 溫壓補償 + LoRa 無線通訊 + IP65	316L + 耐磨涂層耐粉塵磨損，使用壽命≥5 年（普通 304 僅 2 年）；溫壓補償修正助燃空氣密度變化，確保助燃風量精準（焚燒爐溫度穩定在 850℃以上，避免二噁英生成）；LoRa 無線適配焚燒廠無布線場景，實時數據傳輸至環保平臺，滿足《生活垃圾焚燒污染控制標準》（GB 18485-2014）排放監控要求，避免環保處罰（單次處罰超 50 萬元）

四、空氣流量計 dn800（渦街式）的維護規范

（一）安裝操作規范（超大口徑特有要求）

1. 管道預處理與位置選擇：

• 安裝前用壓縮空氣（壓力 0.8MPa）吹掃 dn800 管道，去除焊瘤、鐵銹、粉塵（粒徑＞0.1mm 會堵塞整流網或磨損發生體）；若管道內壁銹蝕嚴重（粗糙度＞5μm），需用機械打磨機修復（打磨后粗糙度 Ra≤1.6μm），避免影響流場；
• 安裝位置需滿足上游直管段≥10 倍管徑 = 8000mm、下游≥5 倍管徑 = 4000mm，避免靠近風機（距離≥20 倍管徑 = 16000mm）、閥門、彎頭（距離≥15 倍管徑 = 12000mm），風機側需加裝軟連接（長度≥500mm，減少振動傳遞）；水平安裝確保流量計軸線與管道軸線同軸度偏差≤0.2mm；垂直安裝時空氣需自下而上流動（避免底部粉塵沉積）；
• 法蘭連接時，放置耐溫石棉橡膠密封墊（PN1.6MPa 用 5mm 厚，耐溫 450℃），用扭矩扳手按 “對角對稱” 方式擰緊 24 個 M36 螺栓（PN1.0MPa 扭矩 800-850N?m，PN1.6MPa 扭矩 1000-1050N?m），分 3 次擰緊（第一次 40% 扭矩，第二次 70%，第三次 100%），避免法蘭變形導致空氣泄漏（泄漏率≤1×10??Pa?m³/s）。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 790mm、空氣類型（清潔 / 含塵）、標況狀態（0℃、101.3kPa）、流量量程 3000-50000m³/h（標況）、溫壓補償范圍（-40℃-400℃、PN0.6-PN2.5MPa）；
• 零點校準：關閉風機，管道內無空氣流動時，模塊自動采集傳感器信號（頻率應為 0Hz±0.1Hz），保存零點值；若有漂移（頻率＞0.5Hz），檢查管道是否泄漏或傳感器是否振動（重新固定傳感器）；
• 精度校準：由 CMA 資質機構用標準音速噴嘴裝置（適配超大口徑，精度 ±0.1%）在 8000、25000、45000m³/h（標況）三個流量點校準，誤差超 ±1.0% 時調整儀表常數 K（范圍 500-800m³/(h?Hz)），校準后需在模塊內保存校準報告（有效期 1 年）。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 外觀與清潔：用壓縮空氣（0.3MPa）吹掃流量計外殼與測量管，去除粉塵；檢查法蘭接口有無泄漏（用肥皂水涂抹，無氣泡為合格）；通過預留觀察孔（直徑 50mm），用軟毛刷清潔發生體表面（去除粉塵，避免堆積厚度超 0.3mm）；
• 數據核對：對比流量計顯示標況流量與風機額定流量（如風機額定風量 40000m³/h，流量計顯示應在 39600-40400m³/h）；檢查溫壓補償數據（溫度、壓力顯示是否與現場溫度計 / 壓力表一致，偏差超 ±1℃/±0.02MPa 時校準傳感器）；
• 傳感器與模塊檢查：用萬用表測量壓電傳感器電阻（正常 5-10kΩ），電阻異常時清潔傳感器或更換；檢查模塊通訊是否正常（發送數據指令，接收準確率≥99%）；測試故障報警功能（模擬流量超量程，查看是否聲光報警）。

2. 定期維護（每年 1 次）：

• 精度復校：由 CMA 機構重新校準流量精度，確保符合 1.0 級要求；同步校準溫壓傳感器（用標準恒溫槽 / 壓力源，誤差超 ±0.2℃/±0.3% FS 時更換）；
• 部件維護：拆卸流量計，檢查發生體是否有劃痕、磨損（劃痕深度超 0.5mm 時更換）；清潔雙層整流網（用超聲波清洗機去除堵塞的粉塵，清洗后開孔率需≥85%）；更換老化的傳感器線纜（使用超 3 年）；
• 數據備份與模塊維護：導出近 1 年歷史數據（避免數據溢出）；清潔模塊散熱孔（去除粉塵，防止過熱）；檢查加熱片工作狀態（低溫 - 40℃時是否自動啟動，加熱功率是否正常）；測試雙電源切換功能（手動切換 24V DC/220V AC，數據無丟失）。

3. 故障排查：

• 流量無顯示 / 信號丟失：檢查傳感器線纜是否斷線（用萬用表測通斷）、發生體是否被粉塵堵塞（清潔發生體）、風機是否停機（無空氣流動）；含塵場景需檢查整流網是否堵塞（清洗整流網）；
• 流量誤差大：檢查溫壓補償是否開啟（未開啟時誤差超 ±15%）、直管段是否滿足要求（不足時加裝整流器）、儀表常數 K 是否正確（誤設會導致誤差，如 K=500 誤設為 600，誤差超 20%）；強電磁干擾場景需檢查傳感器接地（重新接地，接地電阻≤10Ω）；
• 信號波動大：檢查管道是否振動（加裝減震支架）、空氣是否含大量油霧（油霧會附著傳感器，清潔傳感器并加裝油霧過濾器）、模塊供電是否穩定（電壓波動超 ±10% 時加裝穩壓器）；
• 溫壓補償失效：檢查溫度 / 壓力傳感器線纜是否斷線、傳感器是否損壞（更換傳感器）、補償算法是否正常（重新刷寫模塊固件）。

五、總結

空氣流量計 dn800（渦街式）通過 “復合結構渦街發生體、雙壓電高靈敏度傳感器、實時溫壓補償、低壓損流場優化” 的核心設計，精準解決了 dn800 超大口徑空氣計量 “渦街弱難捕捉、流場不均誤差大、密度波動影響準度、安裝維護復雜” 的痛點，其 ±1.0% 的測量精度、3-5 年的維護周期、低壓損節能優勢，使其成為大型工業鍋爐送風、特大型車間通風、環保助燃空氣等超大口徑場景的理想選擇，既保障工業生產的風量精準控制，又助力環保排放合規與能源節約。
在選型與使用中，需緊扣 “空氣工況定配置（高溫選 Inconel 發生體、含塵選 316L + 耐磨涂層、常溫選 304）、安裝環境定防護（強振動選減震傳感器、電磁干擾選屏蔽設計）、計量需求定精度（環保排放選 1.0 級、過程監控可選 1.5 級）” 的原則，通過規范安裝與定期維護，充分發揮其 “精準計量 - 節能降耗 - 低耗運維” 的一體化價值。
未來，隨著工業綠色化、智能化發展，該設備將進一步整合 AI 流量預測（基于歷史數據優化風機啟停時間，降低能耗）、無線通訊（5G + 邊緣計算，適配戶外無布線場景）功能，同時向更寬溫度范圍（-60℃-450℃）、更高壓力（PN4.0MPa）方向升級，持續提升超大口徑空氣計量的適應性與智能化水平，為工業能耗優化、環保達標排放、車間環境管控提供更有力的技術支撐。
