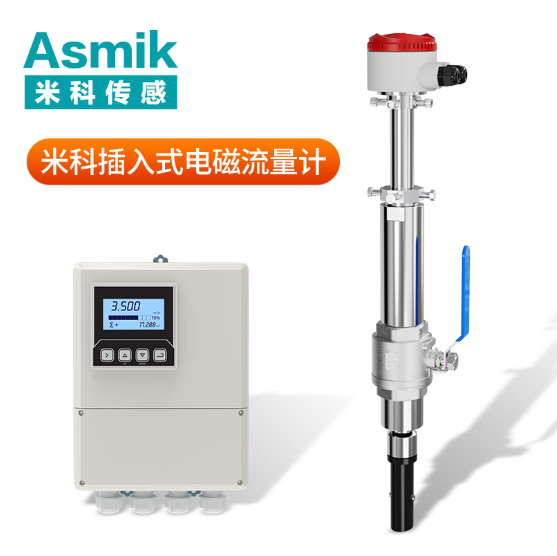

電磁式流量計 dn320 是專為公稱直徑 320mm 中等偏大口徑管道設計的全侵入式導電介質流量計量設備，基于法拉第電磁感應定律工作，核心適配市政供水中等支管（如百萬人口城市片區供水總管、大型社區二次供水分管）、工業企業工藝循環水總管（如中型化工廠冷卻水路、機械廠設備循環水支管）、污水處理廠進出水支管及農業灌溉主干管等場景，可穩定測量電導率≥5μS/cm 的導電液體（自來水、循環水、污水、弱腐蝕溶液），不適用于非導電介質（如純油、酒精濃度＞95%）、含高濃度懸浮顆粒（粒徑＞1mm）或強腐蝕性液體（如濃硝酸）的場景。



其核心技術參數圍繞 “dn320 口徑特性 + 電磁計量需求” 設計：實際測量管內徑 310-320mm（螺旋焊管常用內徑 315mm），流量測量范圍 80-8000m³/h（對應流速 0.3-3.3m/s，核心工作流速 0.8-2.5m/s），測量精度 ±0.5% FS（潔凈水）/±1.0% FS（含顆粒污水），重復性誤差≤0.1%，工作壓力 PN1.0-PN2.5MPa，介質溫度 - 20℃-150℃，支持一體式（傳感器與轉換器集成）或分體式（傳輸距離≤100 米）安裝。針對傳統中等偏大口徑流量計 “安裝復雜（需斷管焊接）、流場不均誤差大、維護頻繁” 的痛點，該設備通過優化測量管流場、采用多電極布局、集成抗干擾設計，實現 “低壓損（≤0.01MPa）、易安裝（法蘭直接對接）、長期穩定計量” 的優勢，同時具備無機械磨損（維護周期 3-5 年）、智能數據管理的特點，適配 dn320 口徑多場景長期運行需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值。

一、電磁式流量計 dn320 的核心構成與 dn320 口徑適配設計

設備核心構成圍繞 “dn320 流場全覆蓋”“電磁信號穩定捕捉”“場景化材質適配” 三大需求，分為測量管組件、多電極信號采集單元、雙頻勵磁系統及智能信號處理模塊，各部件均針對中等偏大口徑的管道尺寸與介質特性精準設計。

（一）測量管組件：介質流通與電磁基礎

測量管是電磁計量的核心載體，需在 dn320 口徑下平衡耐壓性、流場均勻性與場景適配性，適配不同介質的導電與腐蝕特性：

• 材質與結構設計：
  中性介質場景（市政供水、工業循環水）選用 304 不銹鋼（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN1.0MPa 時壁厚 10mm，PN1.6MPa 時 12mm，PN2.5MPa 時 16mm，通過 1.5 倍公稱壓力水壓試驗（保壓 30 分鐘無泄漏、無變形），內壁電解拋光（粗糙度 Ra≤0.8μm），減少水垢與雜質附著（結垢厚度超 0.2mm 會導致流量誤差超 ±1.2%）；
  弱腐蝕場景（電子廠清洗水、化工稀酸堿）選用 316L 不銹鋼（含 Mo≥2%，耐氯離子≤300mg/L），同壓力下壁厚與 304 一致，耐腐性提升 3 倍，使用壽命延長 50%；
  污水處理場景（含懸浮顆粒）選用 Q235 碳鋼 + 環氧樹脂內涂層（涂層厚度≥0.5mm，耐磨損、抗污水腐蝕），成本比不銹鋼低 30%，適配低預算場景。
  測量管總長 3000-3500mm（含法蘭總長 3200-3700mm），適配市政管廊、工業車間的安裝空間（間隙≥3800mm 即可），法蘭符合 GB/T 9119-2020（dn320 PN1.6MPa 法蘭外徑 420mm，螺栓孔中心圓 370mm，16 個 M27 螺栓），可直接與現有管道對接，安裝對齊偏差≤0.3mm。

（二）多電極信號采集單元：dn320 流場精準捕捉

dn320 管道內徑大，流場易呈拋物面分布，單電極無法覆蓋全截面，因此采用 6 電極環形交叉布局（每象限 1.5 個電極，沿管道圓周 60° 間隔），確保信號采集無死角：

• 電極結構與材質：
  電極采用 “嵌入式 + 微凸設計”，與測量管內壁平齊（無凸起，減少阻力），頭部微凸 3mm（增強感應電動勢捕捉），直徑 30mm，長度 50mm，縱向分為 2 組（軸向間距 200mm），形成 “橫向 + 縱向” 立體采集網絡。
  材質按介質細分：中性介質用 316L 不銹鋼（耐溫≤150℃，耐輕微腐蝕）；弱腐蝕介質用哈氏合金 C276（耐稀鹽酸、稀硫酸，耐溫≤200℃）；污水處理場景用雙相鋼 2205（耐磨性能優，適配含沙污水）。電極與測量管激光焊接（焊縫高度 2mm），絕緣電阻≥1000MΩ，避免介質滲入導致短路。
• 信號采集優化：
  針對 dn320 管道的流量波動（如市政供水早高峰 8000m³/h、夜間 80m³/h），電極支持 “動態權重采樣”：低流量（80-2000m³/h）時提升邊緣電極權重（0.6），高流量（2000-8000m³/h）時平衡中心與邊緣權重（0.4/0.6），確保全量程信號穩定，誤差≤±0.8%。

（三）雙頻勵磁系統：抗干擾與寬量程適配

針對 dn320 管道所在場景的電磁干擾（如工業變頻器、市政高壓設備）與流量波動，勵磁系統采用雙頻設計，確保磁場穩定與信號精準：

• 勵磁參數與結構：
  線圈繞制于環氧玻璃布骨架（耐溫 180℃），總匝數 2800 匝（線徑 1.2mm 銅線，導電率≥58MS/m），絕緣等級 Class H，外側包裹 5mm 硅橡膠保溫層（低溫場景）與金屬屏蔽層（抗電磁干擾，接地電阻≤10Ω）。
  采用 “低頻 35Hz + 高頻 80Hz” 雙頻自動切換：低流量時用高頻，響應時間≤0.08 秒，捕捉水泵啟停、灌溉閥門切換導致的流量驟變；高流量時用低頻，磁場穩定性偏差≤1%，功耗降至 10W（比單頻勵磁節能 35%），抗電磁干擾符合 GB/T 17626.3 標準（10V/m 場強下誤差≤±0.3%），適配工業強電磁環境。

（四）智能信號處理模塊：數據計算與運維管理

模塊整合微弱電磁信號放大、流量計算、數據存儲與通訊功能，針對 dn320 口徑的計量需求優化，確保全流程精準與便捷：

• 信號處理與計算：
  采用工業級 64 位多核 MCU（運算速度≥500MHz），支持每秒 500 次信號采樣，通過 “自適應濾波算法” 抑制管道振動（≤50Hz）、電磁干擾導致的雜波，將 6 電極采集的微弱感應電動勢（5-50μV）放大至 0.1-1V，基于法拉第定律計算流量：Q=K×B×D×v×A（D=315mm，A=π×(0.315/2)²≈0.0779m²）。例如：流速 v=2m/s 時，Q=2×0.0779×3600≈561m³/h，誤差≤±0.5%；內置 PT100 溫度傳感器（精度 ±0.1℃），實時補償介質溫度對電導率的影響（溫度每變化 10℃，誤差修正≤±0.1%）。
• 數據存儲與通訊：
  內置 16GB Flash 芯片，存儲 2 年歷史數據（按小時存儲流量、溫度、故障信息），支持 USB 3.0 本地導出或遠程通訊（RS485 / 以太網 / 5G，Modbus-RTU 協議），適配市政智慧水務云平臺、工業 DCS 系統；配備 5.0 英寸 LCD 觸控屏（分辨率 800×480），實時顯示瞬時流量、累積流量、電極狀態，支持中文 / 英文切換，低溫 - 20℃時自動啟動加熱片（功率 3W），避免顯示屏失效。
• 防護與冗余設計：
  模塊外殼采用 304 不銹鋼（防護等級 IP65），適應市政管廊潮濕、工業車間粉塵環境；雙電源冗余（220V AC/48V DC），斷電后超級電容（容量 3F）可保存數據≥72 小時；支持故障自診斷（電極結垢、勵磁故障、通訊中斷），報警響應≤2 秒，通過 LED 指示燈與平臺同步預警，故障時自動切換備用電極（6 電極故障 1 個時，仍維持 ±0.8% 精度）。

二、電磁式流量計 dn320 的工作原理與 dn320 口徑適配邏輯

該設備基于電磁感應實現流量計量，結合 dn320 中等偏大口徑的流場特點與場景需求，通過多維度優化解決計量痛點，核心邏輯圍繞 “信號穩定傳輸 + 流場精準覆蓋” 展開。

（一）基礎工作流程

1. 磁場生成：雙頻勵磁線圈在 dn320 測量管內生成垂直于介質流動的均勻磁場（B=0.18-0.22T），磁場覆蓋 315mm 內徑全截面，304/316L 測量管低磁導率（≤1.05μ?）確保磁場無衰減，6 個電極均勻分布于磁場區域；
2. 信號采集：導電介質（如自來水、循環水）以流速 v 流經磁場，切割磁感線產生感應電動勢 E=K×B×D×v（E 與流速 v 成正比），6 個電極分別采集不同流場區域的 E 信號（中心電極 E≈50mV，邊緣電極 E≈20mV），通過屏蔽線纜傳輸至信號處理模塊；
3. 信號處理與流量計算：模塊將微弱 E 信號放大、濾波后，通過 “動態權重算法” 整合 6 組信號，計算平均流速 v；結合管道截面積 A=0.0779m²，按 Q=v×A×3600 得到瞬時流量，同時通過溫壓傳感器補償密度變化，確保誤差≤±0.5%；
4. 數據輸出與監控：模塊通過 4~20mA 信號（80m³/h 對應 4mA，8000m³/h 對應 20mA）或 5G 傳輸數據至遠程平臺，實時顯示流量、溫度，故障時觸發聲光報警與平臺預警。

（二）dn320 口徑的適配邏輯

1. 流場不均的多電極修正：
   dn320 管道內徑達 315mm，上游閥門、彎頭易導致流場呈 “強拋物面分布”（中心流速是邊緣的 2.0-2.5 倍），傳統 4 電極僅采集局部流速，誤差超 ±3%。6 電極環形交叉布局覆蓋全截面，動態權重算法整合不同區域信號，即使上游直管段不足 8 倍管徑（2520mm，低于標準 10 倍），精度仍可維持在 ±0.8% 以內，適配市政管廊、工業車間的復雜安裝環境（中等偏大口徑管道常因空間限制無法滿足長直管段）。
2. 中等偏大流量的低壓損適配：
   dn320 管道的流量范圍寬（80-8000m³/h），傳統孔板流量計滿量程時壓損≥0.06MPa，導致水泵能耗激增（以年運行 8000 小時、平均流量 4000m³/h、泵揚程 30m 為例，年額外耗電超 50 萬度）；而該設備因電極與管壁平齊、無機械節流部件，壓損≤0.01MPa，年節約電費 40-60 萬元，同時避免管道系統壓力不足問題。
3. 多場景的材質與防護適配：
   針對市政、工業、污水處理的不同介質特性，測量管與電極材質細分（304/316L / 雙相鋼），無需更換整機即可適配；分體式安裝設計支持傳感器現場耐候（IP67）、轉換器遠程控制（IP65），解決工業高溫（150℃）、市政潮濕（相對濕度 95%）環境下的設備失效問題，適配性比一體式提升 60%。

三、電磁式流量計 dn320 的功能特性與典型應用

（一）核心功能特性

1. 中等偏大口徑高精度計量：±0.5% FS 精度 +≤0.1% 重復性，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于市政供水貿易結算、工業能耗監控；量程比 1:100（80-8000m³/h），覆蓋 dn320 管道的流量波動，無需更換表計；
2. 低壓損與節能：壓損≤0.01MPa（滿量程時），遠低于孔板流量計（0.06-0.08MPa）、渦街流量計（0.03-0.05MPa），適配中等偏大口徑管道的低能耗需求，年節能成本可達 40 萬元以上；
3. 強環境適應性：介質溫度 - 20℃-150℃（高溫場景可選耐 200℃的電極），環境溫度 - 20℃-60℃（戶外低溫啟用加熱模塊）；耐腐蝕性強（316L / 哈氏合金適配弱腐蝕，雙相鋼適配高磨損）；抗電磁干擾能力優，適配強電磁工業場景；
4. 智能運維與長周期穩定：16GB 存儲保留 2 年歷史數據，支持遠程抄表（效率提升 99%）與故障診斷（減少人工巡檢，從每月 1 次降至每季度 1 次）；無機械運動部件，維護周期 3-5 年（僅需每半年清潔電極），維護成本比機械流量計低 70%；
5. 安裝靈活適配：支持一體式 / 分體式安裝，法蘭直接對接 dn320 管道，2-3 人 1 天可完成安裝，適配新建管道與改造場景（如老舊小區供水管道升級），安裝效率比非法蘭式提升 50%。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
百萬人口城市市政供水中等支管（dn320）	10-30℃自來水，PN1.6MPa，流量 500-6000m³/h，戶外管廊，貿易結算	一體式：316L 測量管 + 316L 電極 + 氯丁橡膠襯里 + 雙頻勵磁 + 5G 通訊 + CPA 計量認證	CPA 認證確保水費結算合法，5G 遠程抄表替代人工（原人工抄表需封閉管廊，成本高）；6 電極修正管廊管道偏流，誤差≤±0.5%，城市供水漏損率從 18% 降至 12%，年節水 150 萬 m³，減少水費損失 300 萬元；低壓損年節約水泵電費 50 萬元
中型化工廠循環水總管（dn320）	30-60℃循環水（含 5% 緩蝕劑，pH 8-9），PN2.0MPa，流量 1000-8000m³/h，強電磁干擾	分體式：316L 測量管 + 哈氏合金電極 + PTFE 襯里 + 雙頻勵磁 + 抗干擾模塊 + 以太網通訊	316L+PTFE + 哈氏合金耐循環水腐蝕，使用壽命≥5 年；抗干擾模塊適配電廠變頻器環境（10V/m 場強下信號波動≤±0.3%）；分體式設計避免傳感器高溫失效（循環水 60℃）；精準計量循環水用量，優化冷卻效率，年節約水費 20 萬元，化工產品合格率提升 1.5%
大型農業灌溉主干管（dn320）	15-25℃灌溉水（含沙量≤200mg/L），PN1.0MPa，流量 80-5000m³/h，戶外露天	一體式：Q235 碳鋼 + 環氧涂層測量管 + 雙相鋼電極 + 氯丁橡膠襯里 + LoRa 無線通訊 + IP67 防護	Q235 + 環氧涂層成本低（比不銹鋼低 30%），雙相鋼電極耐沙磨損，使用壽命≥4 年；IP67 防護適應露天雨水浸泡；LoRa 無線適配無布線場景，精準計量灌溉水量，節水 15%，10 萬畝農田年節約水資源 120 萬 m³，灌溉成本降低 20 萬元

四、電磁式流量計 dn320 的維護規范

（一）安裝操作規范（dn320 口徑特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（壓力≤2.5MPa）沖洗 dn320 管道，去除焊瘤、雜質（粒徑＞0.5mm 會堵塞電極或影響流場）；舊管道需用機械打磨機去除內壁結垢（厚度≤0.2mm），避免縮小流通截面；
• 位置選擇需滿足上游直管段≥10D（3200mm）、下游≥5D（1600mm），避免靠近泵體（距離≥20D）、閥門、彎頭（距離≥15D）；若直管段不足，需在 upstream 加裝適配 dn320 的多孔整流器（開孔率≥85%）；水平安裝確保流量計軸線與管道軸線同軸度偏差≤0.3mm；垂直安裝時介質自下而上流動（避免氣泡積聚）；
• 法蘭連接時，放置耐溫密封墊（PN2.0MPa 用氟橡膠墊，耐溫 - 20℃-200℃），用扭矩扳手按 “對角對稱” 方式分 2 次擰緊 16 個 M27 螺栓（PN1.0MPa 扭矩 350-400N?m，PN1.6MPa 扭矩 450-500N?m），安裝后進行氣密性測試（泄漏率≤1×10??Pa?m³/s）。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 315mm、介質類型（水 / 污水 / 弱腐蝕溶液）、流量量程 80-8000m³/h、勵磁頻率模式（雙頻自動）、通訊協議（Modbus-RTU）；
• 零點校準：關閉閥門，管道內無流動時，模塊自動采集 6 組電極信號（感應電動勢 E≈0），保存零點值；若有漂移（E＞0.5mV），手動修正至 0，校準過程需持續 30 分鐘（確保信號穩定）；
• 精度校準：由 CMA 資質機構用標準體積管（適配 dn320，精度 ±0.05%）在 500、4000、7500m³/h 三個流量點校準，誤差超 ±0.5% 時調整電極權重或儀表常數，校準后保存報告（用于貿易結算溯源）。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 外觀與清潔：用高壓氣（0.2MPa）吹掃設備外殼與法蘭接口，去除粉塵、泥沙；戶外設備檢查防護涂層是否破損，破損時補涂；工業場景用軟布蘸酒精擦拭電極表面（去除結垢、雜質），污水處理場景需用清水沖洗電極（每次 1 分鐘）；
• 數據核對：對比流量計顯示流量與遠程平臺數據（偏差≤±1%）；市政場景核對流量與水廠供水量（如水廠日供水 10 萬 m³，流量計累計值應在 9.9-10.1 萬 m³）；檢查各電極信號強度（≥70dB，低于 55dB 時清潔電極）；
• 通訊與電源檢查：測試 RS485/5G/LoRa 通訊是否正常（發送數據指令，接收準確率≥99.9%）；雙電源切換測試（手動切換，數據無丟失）；檢查超級電容電量（斷電后能否維持數據存儲）。

2. 定期維護（每年 1 次）：

• 電極與襯里維護：拆卸流量計，取出電極，檢查電極是否腐蝕（316L 電極電阻超 20kΩ 時更換）；檢查襯里是否有劃痕、破損（破損面積超 30mm² 時更換）；清潔勵磁線圈表面灰塵，測量線圈電阻（正常 200-250Ω，偏差超 ±5% 時檢修）；
• 模塊維護：備份歷史數據，格式化 Flash 芯片（避免數據溢出）；清潔模塊散熱孔，測試故障報警功能（模擬電極故障，查看是否報警）；校準溫度傳感器（用標準恒溫槽，誤差超 ±0.2℃時更換）；
• 防腐與防護維護：工業場景檢查 316L 測量管是否腐蝕（壁厚檢測，偏差超 10% 時更換）；戶外設備檢查 IP67 密封性能（浸水測試，30 分鐘無進水）。

3. 故障排查：

• 流量誤差大：檢查管道內徑是否與參數一致（315mm，偏差≤0.3mm）、直管段是否滿足要求、介質是否含大量氣泡（打開排氣閥）；電極結垢時清潔電極，流場不均時調整電極權重；
• 信號弱 / 無信號：檢查電極線纜是否斷線（用萬用表測量通斷）、電極是否短路（絕緣電阻＜1000MΩ 時更換）、勵磁線圈是否故障（電阻異常時檢修）；
• 通訊中斷：RS485 線接反（調換 A/B 線）、5G/LoRa 信號弱（調整天線位置）、IP 地址沖突（重新設置）；
• 泄漏：O 型圈安裝錯位（重新安裝）、壓蓋扭矩不足（按標準扭矩擰緊）、法蘭焊接缺陷（補焊密封）。

五、總結

電磁式流量計 dn320 通過 “多電極流場覆蓋、雙頻抗干擾勵磁、場景化材質適配、智能運維模塊” 的核心設計，精準解決了 dn320 中等偏大口徑管道 “計量精度低、安裝復雜、壓損高、維護頻繁” 的痛點，其 ±0.5% 的測量精度、3-5 年的維護周期、靈活的安裝與通訊適配，使其成為市政供水、工業循環水、農業灌溉等場景的理想計量設備，既保障貿易結算的公平性，又助力管道系統的節能優化與安全運行。
在選型與使用中，需緊扣 “介質特性定材質（中性選 304、弱腐蝕選 316L、高磨損選雙相鋼）、安裝環境定結構（惡劣現場選分體式、常規場景選一體式）、計量需求定精度（貿易結算選 0.5 級 + CPA、監控選 1.0 級）” 的原則，通過科學安裝與定期維護，充分發揮其 “精準計量 - 節能降耗 - 智能監控 - 安全冗余” 的一體化價值。
未來，隨著智慧水務、工業數字化與農業節水的深度發展，dn320 電磁式流量計將進一步整合 AI 流量預測（基于歷史數據優化供水 / 灌溉調度）、數字孿生（構建管道流場數字模型，提前預警淤積、爆管）功能，實現 “計量 - 預警 - 優化” 閉環，助力中等偏大口徑流量系統邁向 “預測性維護、智能化調度” 的新階段，為城市水資源高效利用、工業綠色低碳運行、農業可持續發展提供關鍵技術支撐。
