DN80、壓力 0.5MPa（表壓，下同）的蒸汽流量無固定值，其核心取決于蒸汽狀態（飽和蒸汽 / 過熱蒸汽）、允許流速及測量設備（此處聚焦渦街流量計）的工作范圍。渦街流量計作為 DN80 蒸汽管道的常用計量設備，基于卡門渦街原理測量體積流量，再通過溫壓補償換算為質量流量（蒸汽計量核心需求）。
在 0.5MPa 壓力下，DN80 管道（實際內徑通常為 76-81mm，無縫鋼管常用內徑 81mm）的蒸汽流量需結合兩大關鍵參數：一是蒸汽密度（飽和蒸汽約 3.14kg/m³，過熱蒸汽隨溫度升高而降低，如 300℃時約 2.5kg/m³），二是渦街流量計的合理工作流速（蒸汽推薦 5-50m/s，過低無法生成穩定渦街，過高易磨損設備）。通過公式計算，該工況下蒸汽體積流量范圍約 57-570m³/h，質量流量范圍約 179-1790kg/h（飽和蒸汽），具體需結合實際蒸汽溫度與流速確定。下文將從影響因素、流量計算邏輯、渦街流量計適配設計及應用注意事項展開，系統解析流量范圍的推導過程與測量要點。



一、影響 DN80、0.5MPa 蒸汽流量的核心因素

DN80、0.5MPa 蒸汽流量的波動源于蒸汽狀態、流速限制及管道特性，這些因素直接決定渦街流量計的測量范圍與精度，是推導流量的基礎前提。

（一）蒸汽狀態：密度差異決定質量流量

蒸汽按狀態分為飽和蒸汽與過熱蒸汽，0.5MPa 壓力下兩者密度差異顯著，直接影響質量流量（蒸汽計量以質量流量為核心）：

• 飽和蒸汽：0.5MPa 表壓對應絕對壓力 0.6MPa，查飽和蒸汽表可知，此時飽和溫度約 158.8℃，密度約 3.14kg/m³（數據源自 GB/T 17714《工業鍋爐水質》附錄蒸汽特性表）。飽和蒸汽因含少量液態水，密度相對穩定，僅隨壓力微小波動，是工業供暖、換熱的常用類型。
• 過熱蒸汽：0.5MPa 壓力下，過熱蒸汽溫度高于飽和溫度（如 200℃、300℃、400℃），密度隨溫度升高而降低：200℃時密度約 2.86kg/m³，300℃時約 2.5kg/m³，400℃時約 2.2kg/m³（數據源自《工程熱力學》蒸汽密度計算模型）。過熱蒸汽多用于發電、高溫工藝，溫度波動會導致密度變化，需溫壓補償修正。

（二）渦街流量計的工作流速范圍：流速決定體積流量

渦街流量計測量蒸汽的核心是 “穩定渦街生成”，其工作流速有嚴格限制，DN80 管道的蒸汽流速需符合以下范圍：

• 最低流速（下限）：蒸汽屬于低密度流體（密度遠低于液體），流速過低（＜5m/s）時，渦街發生體兩側無法生成穩定卡門渦街，傳感器無信號輸出，導致 “無流量顯示”。DN80 管道中，5m/s 是確保渦街穩定的臨界流速，對應體積流量約 57m³/h（按內徑 81mm 計算）。
• 最高流速（上限）：流速過高（＞50m/s）會導致蒸汽對渦街發生體的沖刷磨損加劇（蒸汽含微量雜質時磨損更明顯），縮短設備壽命，同時可能引發管道振動，影響計量精度。DN80 管道的安全流速上限為 50m/s，對應體積流量約 570m³/h。
• 推薦工作流速：工業應用中，為平衡精度與壽命，蒸汽流速通常控制在 10-30m/s，對應 DN80 管道體積流量 114-342m³/h，此區間內渦街信號穩定，誤差≤±1.0%。

（三）DN80 管道的實際流通截面積：基礎計算參數

DN80 是公稱直徑，實際流通截面積需按管道內徑計算，工業常用 DN80 無縫鋼管參數如下（符合 GB/T 8163《輸送流體用無縫鋼管》）：

• 外徑：89mm；
• 壁厚：4mm（適配 0.5MPa 壓力，1.5 倍壓力試驗無變形）；
• 實際內徑：89mm - 2×4mm = 81mm；
• 流通截面積：A = π×(D/2)² = π×(0.081/2)² ≈ 0.00515m²（此為流量計算的核心參數，內徑偏差 1mm 會導致截面積偏差 2.5%，需現場實測確認）。

二、DN80、0.5MPa 蒸汽流量的計算邏輯（基于渦街流量計）

渦街流量計先測量蒸汽體積流量，再結合溫壓補償模塊獲取的密度，換算為質量流量，計算過程需緊扣蒸汽狀態與渦街工作特性，確保數據真實可追溯。

（一）體積流量計算：渦街流量計的核心測量值

渦街流量計通過檢測渦街脫落頻率計算體積流量，公式如下：
Qv = v × A × 3600
其中：

• Qv：體積流量（m³/h）；
• v：蒸汽實際流速（m/s，取值 5-50m/s）；
• A：管道流通截面積（m²，DN80 按 0.00515m² 計算）；
• 3600：時間換算系數（從秒換算為小時）。

結合 DN80 管道參數，不同流速對應的體積流量范圍：

• 最低流速 5m/s：Qv = 5 × 0.00515 × 3600 ≈ 57m³/h；
• 推薦流速 10m/s：Qv = 10 × 0.00515 × 3600 ≈ 114m³/h；
• 推薦流速 30m/s：Qv = 30 × 0.00515 × 3600 ≈ 342m³/h；
• 最高流速 50m/s：Qv = 50 × 0.00515 × 3600 ≈ 570m³/h。

即 DN80、0.5MPa 蒸汽的體積流量范圍為57-570m³/h，推薦工作范圍114-342m³/h。

（二）質量流量計算：蒸汽計量的實際需求

工業中蒸汽流量以質量流量（kg/h）為考核指標，需結合蒸汽密度換算，公式如下：
Qm = Qv × ρ
其中：

• Qm：質量流量（kg/h）；
• ρ：蒸汽密度（kg/m³，隨狀態變化）。

結合 0.5MPa 壓力下不同蒸汽狀態的密度，質量流量范圍如下：

1. 飽和蒸汽（ρ=3.14kg/m³）：
   • 最低流速：Qm = 57 × 3.14 ≈ 179kg/h；
   • 推薦流速 10m/s：Qm = 114 × 3.14 ≈ 358kg/h；
   • 推薦流速 30m/s：Qm = 342 × 3.14 ≈ 1074kg/h；
   • 最高流速：Qm = 570 × 3.14 ≈ 1790kg/h；
     質量流量范圍：179-1790kg/h，推薦范圍358-1074kg/h。
2. 過熱蒸汽（以 300℃為例，ρ=2.5kg/m³）：
   • 最低流速：Qm = 57 × 2.5 ≈ 143kg/h；
   • 推薦流速 10m/s：Qm = 114 × 2.5 ≈ 285kg/h；
   • 推薦流速 30m/s：Qm = 342 × 2.5 ≈ 855kg/h；
   • 最高流速：Qm = 570 × 2.5 ≈ 1425kg/h；
     質量流量范圍：143-1425kg/h，推薦范圍285-855kg/h。

（三）渦街流量計的量程設定：匹配實際工況

為確保測量精度，渦街流量計的量程需覆蓋實際最大流量，通常按 “推薦流速上限 30m/s” 設定滿量程：

• 體積流量滿量程：342m³/h；
• 飽和蒸汽質量流量滿量程：1074kg/h；
• 過熱蒸汽（300℃）質量流量滿量程：855kg/h。

量程比通常為 1:10，即最小可測流量為滿量程的 10%（如 34.2m³/h），但需確保實際流速不低于 5m/s（對應 57m³/h），避免信號丟失。

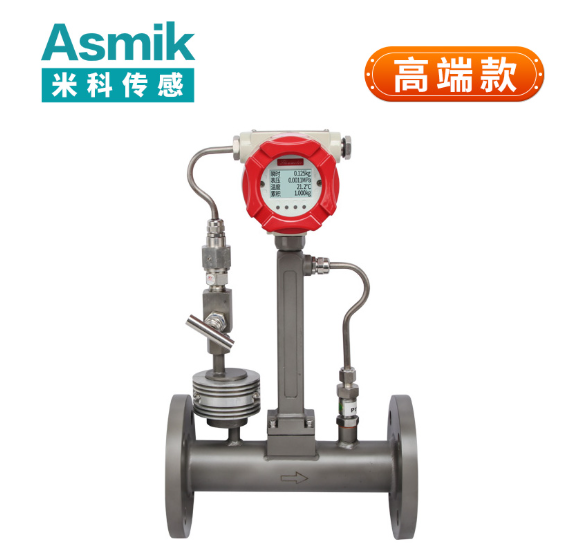

三、渦街流量計針對 DN80、0.5MPa 蒸汽的適配設計

為準確測量 DN80、0.5MPa 蒸汽流量，渦街流量計需在結構、材質、補償功能上針對性優化，適配蒸汽的高溫、低密度、易波動特性。

（一）測量管組件：耐高溫與耐壓設計

蒸汽溫度（飽和 158.8℃、過熱≤400℃）與壓力（0.5MPa）對測量管要求嚴苛，設計需滿足：

• 材質：選用 304 不銹鋼（含 Cr18%-20%、Ni8%-11%），耐溫≤800℃，抗蒸汽氧化腐蝕，使用壽命≥5 年；若蒸汽含微量氯離子（如化工工藝蒸汽），選用 316L 不銹鋼（含 Mo≥2%），耐腐性提升 3 倍。
• 壁厚：按 0.5MPa 壓力設計，壁厚 4mm（DN80 管道），通過 1.5 倍壓力試驗（0.75MPa 氣壓保壓 30 分鐘無泄漏、無變形），確保長期耐壓穩定。
• 流場優化：進口端設 15° 錐形導流段（長度 50mm），配合多孔整流網（孔徑 10-15mm，開孔率≥85%），引導蒸汽形成充分發展的湍流（雷諾數 Re≥20000），減少管道彎頭、閥門導致的流場紊亂，流速分布均勻性提升 40%，誤差從 ±2.5% 降至 ±1.0%。

（二）渦街發生體：適配蒸汽低密度特性

蒸汽密度低（3.14kg/m³，僅為水的 1/318），需優化發生體結構確保穩定渦街生成：

• 形狀與尺寸：采用 “三角柱 + 弧形尾緣” 復合結構（三角柱頂角 60°，尾緣半徑 2mm），比傳統矩形柱渦街生成效率提升 35%，在 5m/s 低流速下仍能產生可捕捉的渦街信號。發生體高度 65mm（適配 81mm 內徑，占流通截面 80%），確保渦街強度足夠被傳感器捕捉。
• 材質：選用 316L 不銹鋼（表面硬度 HRC45），耐蒸汽沖刷磨損，若蒸汽含沙（如生物質鍋爐蒸汽），表面噴涂氧化鋁陶瓷涂層（厚度 0.2mm，硬度≥90HRA），磨損量降低 80%。

（三）溫壓補償模塊：修正蒸汽密度波動

0.5MPa 壓力下，蒸汽溫度波動（如飽和蒸汽溫度 ±5℃、過熱蒸汽溫度 ±50℃）會導致密度偏差超 10%，必須通過溫壓補償確保質量流量準確：

• 傳感器配置：內置 PT1000 溫度傳感器（精度 ±0.1℃，測溫范圍 - 50℃-400℃）與擴散硅壓力傳感器（精度 ±0.2% FS，測壓范圍 0-1.0MPa），實時采集蒸汽溫壓數據。
• 補償邏輯：按理想氣體狀態方程（ρ=P/(R×T)，R 為蒸汽氣體常數，461.5J/(kg?K)）計算實際密度，或調用內置的 “蒸汽溫壓 - 密度” 數據庫（覆蓋 0.1-1.0MPa、100-400℃工況），每秒更新 1 次密度值，修正質量流量誤差，補償后精度≤±0.5%。

（四）抗干擾與防護設計：適應蒸汽管道環境

蒸汽管道常伴隨振動、高溫，渦街流量計需強化防護：

• 抗振動設計：傳感器外側包裹 2mm 硅橡膠減震套，減少管道振動（≤5g 加速度）導致的信號雜波，在 10V/m 電磁干擾（如鍋爐變頻器）下誤差≤±0.3%。
• 高溫防護：模塊外殼設鋁制散熱片（散熱面積≥0.5m²），溫度＞60℃時自動啟動散熱風扇（功率 2W），避免電子元件因高溫失效。
• 防護等級：外殼防護等級 IP65，適應鍋爐房粉塵、潮濕環境；測量管法蘭密封采用耐溫石棉橡膠墊（耐溫 400℃），避免蒸汽泄漏（泄漏率≤1×10??Pa?m³/s）。

四、DN80、0.5MPa 蒸汽流量測量的應用注意事項

為確保渦街流量計準確測量流量，需在安裝、選型、維護上遵循蒸汽工況特性，避免常見誤差來源。

（一）安裝位置：確保流場穩定

• 直管段要求：上游直管段≥10D（800mm），下游≥5D（400mm），避免靠近鍋爐出口、閥門、彎頭（距離≥15D），若直管段不足，需加裝整流器（適配 DN80，開孔率≥85%），否則流場不均會導致誤差超 ±3%。
• 安裝方式：水平安裝時，渦街發生體位于管道水平中心線上（避免蒸汽中液態水沉積在發生體底部，影響渦街生成）；垂直安裝時，蒸汽自下而上流動（防止氣泡積聚）。
• 接地要求：流量計外殼單獨接地（接地電阻≤10Ω），避免鍋爐、變頻器產生的電磁干擾，確保信號穩定。

（二）流速選型：避開測量盲區

• 避免低流速：實際運行流速需≥5m/s（對應 57m³/h 體積流量），若工藝流量低于此值，需縮小管道口徑（如更換 DN65 管道），或選用低流速型渦街流量計（最低流速 3m/s），避免 “無流量顯示”。
• 控制高流速：流速≤50m/s，若工藝流量超 570m³/h，需更換 DN100 管道，防止發生體磨損過快（流速 50m/s 時，316L 發生體壽命約 3 年；流速 60m/s 時，壽命縮短至 1.5 年）。

（三）定期維護：保障長期精度

• 日常維護（每季度 1 次）：
  • 清潔發生體：關閉閥門，泄壓后拆卸流量計，用軟布蘸酒精擦拭發生體表面（去除蒸汽結垢，結垢厚度超 0.1mm 會導致渦街頻率偏差 5%）；
  • 檢查補償傳感器：用標準恒溫槽校準溫度傳感器（誤差超 ±0.2℃時更換），用標準壓力源校準壓力傳感器（誤差超 ±0.3% FS 時調整）；
  • 核對數據：對比流量計顯示質量流量與工藝耗汽量（如鍋爐產汽量，偏差應≤±2%）。
• 定期校準（每年 1 次）：
  由 CMA 資質機構用標準音速噴嘴裝置（精度 ±0.1%）在 114、342、570m³/h 三個體積流量點校準，或用標準質量流量裝置校準質量流量，誤差超 ±1.0% 時調整儀表常數（K 值）。

五、總結

DN80、0.5MPa 的蒸汽流量無固定值，體積流量范圍為 57-570m³/h，質量流量范圍隨蒸汽狀態變化（飽和蒸汽 179-1790kg/h、過熱蒸汽 300℃時 143-1425kg/h），推薦工作范圍為體積流量 114-342m³/h、質量流量 285-1074kg/h（結合不同蒸汽狀態）。
渦街流量計通過耐高溫材質、優化發生體、溫壓補償?shù)仍O(shè)計，可實現該工況下蒸汽流量的精準測量（精度 ±1.0%），但需注意安裝直管段、控制流速范圍、定期維護校準，才能避開測量盲區與誤差來源。實際應用中，需結合工藝的蒸汽狀態（飽和 / 過熱）、實際流速，選擇適配的渦街流量計型號，確保流量測量與工藝需求匹配，為蒸汽能耗監控、成本核算提供可靠數據支撐。
