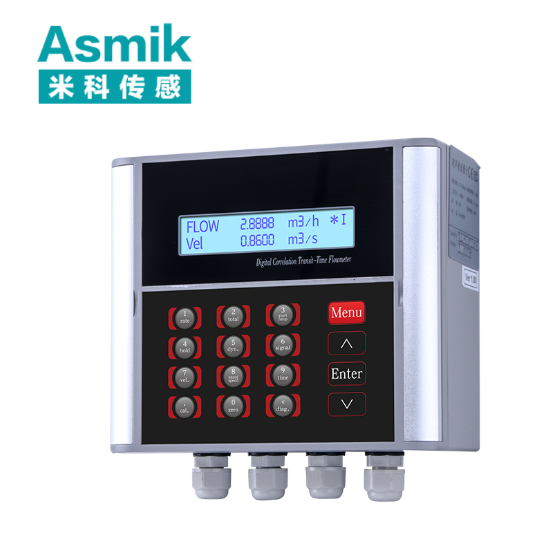

dn250 能量計（此處特指基于超聲波流量計的冷熱量計量設備）是專為公稱直徑 250mm 中等口徑管道設計的 “流量 + 溫度” 一體化計量裝置，核心基于超聲波時差法測量流量，結合進出口介質溫度差計算冷熱能量，適配商業建筑中央空調冷熱水總管（如大型商場、寫字樓空調系統）、工業工藝冷熱媒輸送管（如食品廠殺菌設備冷熱媒、電子廠冷卻系統）及區域供熱 / 供冷支管（如住宅小區集中供暖總管）等場景。
其核心技術參數圍繞 “dn250 中等口徑冷熱媒特性 + 能量計量需求” 設計：實際測量管內徑 240-250mm（無縫鋼管常用內徑 245mm），流量測量范圍（冷熱水）200-2000m³/h（對應流速 0.5-3.5m/s，核心工作流速 1.0-2.5m/s），流量測量精度 ±0.5% FS（時差法），能量計量精度 ±1.0%，介質溫度范圍 - 20℃-150℃（適配冷水 7℃、熱水 60℃的常規空調工況，及工業 120℃高溫媒質），工作壓力 PN1.0-PN2.5MPa，配備雙 PT1000 高精度溫度傳感器（測溫精度 ±0.1℃）與內置焓值計算模型。針對傳統能量計在 dn250 口徑下 “壓損高（＞0.05MPa）、溫度測量偏差大、能量計算滯后” 的痛點，該設備通過超聲波低壓損設計、雙點同步測溫、實時焓差計算，實現 “低壓損（≤0.01MPa）、高精度能量計量、智能數據溯源” 的優勢，同時具備無機械磨損（維護周期 3-5 年）、抗干擾能力強的特點，適配中等口徑冷熱媒長期能量計量需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，重點闡述超聲波流量測量單元的適配設計。


一、dn250 能量計（超聲波式）的核心構成與 dn250 口徑適配設計

設備核心構成圍繞 “dn250 口徑流量精準測量 + 能量實時計算”，分為超聲波流量測量單元、雙溫度采集單元、能量計算與數據處理模塊三部分，各組件均針對中等口徑冷熱媒輸送特性優化，確保流量與能量計量的雙重精準。

（一）超聲波流量測量單元：dn250 流量計量核心

作為能量計算的基礎，該單元采用管段式多聲道設計，適配 dn250 管道的流場特點與冷熱媒介質特性：

• 測量管與聲道布局：
  測量管材質按介質選型：中性冷熱水（空調系統）選用 304 不銹鋼（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN1.0MPa 時壁厚 8mm，PN1.6MPa 時 10mm，內壁電解拋光（粗糙度 Ra≤0.8μm），減少水垢附著（空調水硬度較高，結垢易導致流場紊亂，誤差超 ±1%）；工業弱腐蝕冷熱媒（如含緩蝕劑的工藝水）選用 316L 不銹鋼（含 Mo≥2%，耐氯離子≤300mg/L），同壓力下壁厚與 304 一致，耐腐性提升 3 倍。
  聲道采用 4 聲道環形交叉布局（沿管道圓周 45° 間隔），2 組上游探頭與 2 組下游探頭對稱分布，軸向間距 300mm（適配 245mm 內徑的流場覆蓋）：1#、3# 聲道沿管道直徑方向（捕捉中心流場），2#、4# 聲道沿直徑偏上 / 偏下 25° 方向（覆蓋邊緣流場），通過 “動態加權算法” 整合信號（中心權重 0.3，邊緣權重 0.7），解決 dn250 管道因閥門、彎頭導致的流場不均問題（未修正時誤差超 ±2.5%，修正后≤±0.5%）。
• 超聲波發射與接收模塊：
  采用高頻脈沖發生器（中心頻率 1.0MHz），輸出峰峰值 150V 的正弦波信號，脈沖寬度可調（200-400ns）—— 厚管壁（10mm）時用 400ns 寬脈沖確保穿透，薄管壁（8mm）時用 200ns 窄脈沖減少干擾。接收單元含低噪聲放大器（增益 2500 倍）與帶通濾波器（帶寬 180kHz），將 nV 級微弱信號放大至 V 級，信噪比≥30:1，確保低流量（200m³/h，流速 0.5m/s）時信號穩定，避免傳統超聲波流量計 “低流速無讀數” 的問題。

（二）雙溫度采集單元：能量計算的溫差基礎

能量計量需精準采集管道進出口介質溫度，單元設計側重同步性與抗干擾：

• 溫度傳感器選型與安裝：
  采用雙 PT1000 鉑電阻溫度傳感器（符合 IEC 60751 Class A 級），測溫范圍 - 50℃-200℃，精度 ±0.1℃（0-100℃區間），響應時間≤1 秒，適配冷熱媒溫度快速變化場景（如空調系統啟停時溫度波動 5-10℃）。傳感器通過專用套管安裝于 dn250 管道進出口（間距≥5 倍管徑 = 1250mm，避免進出口溫度串擾），套管材質與測量管一致，插入深度 120-125mm（適配 245mm 內徑，確保探頭位于介質核心區域，測溫偏差≤±0.05℃）。
• 同步采集與干擾抑制：
  傳感器線纜采用雙絞屏蔽線（耐溫 200℃，屏蔽層接地電阻≤10Ω），減少工業電磁干擾（如空調變頻器產生的 10V/m 場強）導致的溫度漂移；數據采集模塊支持 16 位 AD 轉換，每秒 100 次同步采樣進出口溫度，確保溫差計算的時間偏差≤1ms（溫差≤0.1℃時，能量計算誤差≤±0.5%）。

（三）能量計算與數據處理模塊：一體化計量核心

模塊整合流量、溫度數據，基于焓差法計算能量，同時實現數據存儲與通訊，適配 dn250 口徑的能量計量需求：

• 核心計算功能：
  采用工業級 64 位 MCU（運算速度≥500MHz），支持每秒 500 次流量與溫度數據采樣，能量計算基于公式：Q=∫(ρ×qV×Δh) dt（Q 為累計能量，ρ 為介質密度，qV 為瞬時體積流量，Δh 為進出口介質焓差，t 為時間）。其中，ρ 與 Δh 通過內置的 “介質溫度 - 密度 - 焓值” 數據庫實時調用（如冷水 7℃時 ρ=999.8kg/m³，焓值 29.3kJ/kg；熱水 60℃時 ρ=983.2kg/m³，焓值 251.1kJ/kg），結合實測流量與溫差，每秒更新 1 次能量數據。例如：瞬時流量 qV=500m³/h，進出口溫差 ΔT=5℃（冷水 7℃進、12℃出），Δh≈21kJ/kg，瞬時能量 = 999.8×(500/3600)×21≈29161W≈29.2kW，累計能量按小時積分存儲。
• 數據存儲與通訊：
  內置 32GB Flash 芯片，存儲 3 年歷史數據（按小時存儲流量、進出口溫度、瞬時能量、累計能量），支持 USB 3.0 本地導出與遠程通訊（RS485 / 以太網 / 5G，Modbus-RTU 協議），適配商業建筑 BA 系統、工業 DCS 系統及區域供熱監控平臺；配備 4.3 英寸 LCD 觸控屏（分辨率 800×480），實時顯示流量曲線、溫度變化、能量累計值，支持中文 / 英文切換，低溫 - 20℃時自動啟動加熱片（功率 3W），避免屏幕失效。
• 防護與冗余設計：
  模塊外殼采用 304 不銹鋼（防護等級 IP65），適應商業建筑機房、工業車間的粉塵與潮濕環境；雙電源冗余（220V AC/48V DC），斷電后超級電容（容量 3F）可保存數據≥72 小時；支持故障自診斷（流量信號弱、溫度傳感器失效、通訊中斷），報警響應≤2 秒，故障時自動記錄異常數據，便于后期溯源。

二、dn250 能量計（超聲波式）的工作原理與 dn250 口徑適配邏輯

該設備通過 “超聲波流量測量 + 雙點溫度采集 + 焓差能量計算” 的一體化流程實現精準計量，結合 dn250 中等口徑的流場與介質特性，針對性解決傳統能量計的核心痛點。

（一）基礎工作流程

1. 超聲波流量測量：dn250 測量管內的 4 組超聲波探頭，上游探頭發射 1.0MHz 信號，穿透冷熱媒介質后被下游探頭接收，同時下游探頭發射信號至上游，形成順流（t?）與逆流（t?）傳播路徑；模塊計算時間差 Δt=t?-t?，結合聲道長度 L=348mm（245mm 內徑的對角線長度）、管道截面積 A=π×(0.245/2)²≈0.0471m²，按時差法公式 v=(L²×Δt)/(2×D×t?×t?)（D=245mm）計算流速 v，再通過 qV=v×A×3600 得到瞬時流量（如 v=2m/s 時，qV=2×0.0471×3600≈339.1m³/h），誤差≤±0.5%。
2. 雙溫度同步采集：進出口 PT1000 傳感器同步采集冷熱媒溫度 T?（進口）與 T?（出口），計算溫差 ΔT=T?-T?（冷量計量時 T?＜T?，熱量計量時 T?＞T?），測溫精度 ±0.1℃，溫差計算偏差≤±0.05℃。
3. 能量實時計算：模塊根據 T?與 T?調用內置數據庫，獲取介質密度 ρ 與進出口焓值 h?、h?，計算 Δh=|h?-h?|；結合瞬時流量 qV，按能量公式計算瞬時能量與累計能量，同時通過 LCD 屏顯示并傳輸至遠程平臺。
4. 數據監控與故障預警：模塊實時監測流量、溫度數據的合理性（如流量超量程、溫差異常），發現故障立即觸發聲光報警，并通過通訊接口推送預警信息，確保計量連續性。

（二）dn250 口徑的適配邏輯

1. 中等口徑流場不均的多聲道修正：
   dn250 管道內徑 245mm，上游若存在閥門、彎頭（如中央空調機房內管道布局緊湊，直管段不足 8 倍管徑 = 2000mm），流場易呈 “拋物面分布”（中心流速是邊緣的 1.8-2.2 倍），單聲道超聲波流量計易忽略邊緣低流速區域，導致流量誤差超 ±3%。4 聲道環形交叉布局覆蓋全截面，加權算法整合不同區域信號，即使直管段僅 5 倍管徑 = 1250mm，流量精度仍可維持在 ±0.8% 以內，適配商業建筑與工業車間的復雜安裝環境。
2. 冷熱媒系統的低壓損適配：
   中央空調、區域供熱系統的循環泵揚程通常較低（5-15m），傳統能量計（如孔板式）滿量程壓損≥0.05MPa，易導致系統壓力不足，需額外增加泵功率（年耗電超 1 萬度）。dn250 超聲波能量計（管段式）因無機械節流部件，壓損≤0.01MPa（滿量程時），僅為孔板式的 1/5，可大幅降低循環泵能耗，以商業建筑中央空調系統（年運行 8000 小時，平均流量 1000m³/h）為例，年節約電費 8000-12000 元。
3. 能量計量的溫差精準適配：
   冷熱媒系統的溫差通常較小（空調冷溫差 3-8℃，供暖溫差 5-15℃），溫度測量偏差 0.1℃即會導致能量計算誤差超 ±2%。雙 PT1000 傳感器的 ±0.1℃精度與同步采樣設計，確保溫差計算偏差≤±0.05℃，結合實時焓值修正，能量計量精度可達 ±1.0%，符合 GB/T 28884-2012《冷熱計量裝置》的 1 級要求，避免傳統能量計因溫度偏差導致的計量糾紛。

三、dn250 能量計（超聲波式）的功能特性與典型應用

（一）核心功能特性

1. 中等口徑高精度計量：流量精度 ±0.5% FS，溫度測量 ±0.1℃，能量精度 ±1.0%，符合流量與能量計量的國標要求，可用于商業建筑冷熱費分攤、工業工藝能耗監控；量程比 1:10（200-2000m³/h），適配 dn250 管道的流量波動（如商場空調早高峰 2000m³/h、夜間 200m³/h）。
2. 低壓損與節能：壓損≤0.01MPa（滿量程時），遠低于孔板式（0.05-0.08MPa）、渦街式（0.03-0.05MPa）能量計，適配低揚程循環系統，年節約泵能耗 10%-15%；無機械運動部件，維護周期 3-5 年，維護成本比機械能量計低 70%。
3. 寬溫域與多介質兼容：介質溫度 - 20℃-150℃，適配冷水、熱水、工業冷熱媒（如乙二醇溶液）；測量管材質可選 304/316L，耐受弱腐蝕介質，無需更換整機即可適配不同場景。
4. 智能運維與數據溯源：32GB 存儲保留 3 年歷史數據，支持遠程抄表與故障診斷，減少人工巡檢（從每月 1 次降至每季度 1 次）；故障時自動記錄異常數據，便于計量糾紛追溯；配備觸控屏，操作便捷，無需專業人員調試。
5. 安裝靈活適配：管段式結構支持法蘭直接對接（dn250 標準法蘭，GB/T 9119-2020，PN1.6MPa 法蘭外徑 355mm，螺栓孔中心圓 310mm，12 個 M24 螺栓），2 人 1 天可完成安裝，適配新建管道與改造場景（如老舊建筑空調系統能量計量升級）。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
大型商場中央空調冷熱水總管（dn250）	7℃/60℃冷熱水，PN1.0MPa，流量 300-1800m³/h，商業建筑機房，冷熱費分攤	管段式：304 測量管 + 4 聲道超聲波單元 + 雙 PT1000（IP65）+ 以太網通訊 + 能量計算模塊	4 聲道修正機房管道流場不均，流量誤差≤±0.5%；雙 PT1000 同步測溫，能量精度 ±1.0%，滿足商戶冷熱費精準分攤（10 萬㎡商場年減少糾紛 30 起）；低壓損減少空調泵能耗 12%，年節約電費 10 萬元；以太網接入 BA 系統，實現遠程監控與自動抄表
食品廠殺菌設備熱水輸送管（dn250）	120℃高溫熱水（含微量緩蝕劑），PN1.6MPa，流量 200-1500m³/h，工業車間，工藝能耗監控	管段式：316L 測量管 + 4 聲道超聲波單元 + 高溫 PT1000（耐 150℃）+5G 通訊 + 抗干擾模塊	316L 耐緩蝕劑腐蝕，高溫 PT1000 適配 120℃熱水，使用壽命≥5 年；抗干擾模塊抵制造車間變頻器干擾（信號波動≤±0.3%）；5G 通訊實現無布線安裝，實時上傳能耗數據，優化殺菌工藝（如調整熱水流量至最佳能耗比），年減少熱水浪費 8000m³，節約成本 15 萬元
住宅小區集中供暖總管（dn250）	50℃/40℃供暖水，PN1.0MPa，流量 500-2000m³/h，戶外管道井，熱量計量	管段式：304 測量管 + 4 聲道超聲波單元 + 防水 PT1000（IP67）+LoRa 無線通訊 + 保溫外殼	IP67 防護適應戶外管道井潮濕環境，保溫外殼避免冬季傳感器凍損；LoRa 無線適配無市電場景（太陽能供電）；精準計量小區總熱量，結合戶內分表實現按戶分攤，供暖費收繳率從 85% 升至 98%；低壓損適配小區供暖泵（揚程 8m），無額外能耗

四、dn250 能量計（超聲波式）的維護規范

（一）安裝操作規范（dn250 口徑特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（壓力≤2.0MPa）沖洗 dn250 管道，去除焊瘤、雜質（粒徑＞1mm 會堵塞整流格柵）；空調管道需用除垢劑清洗內壁（水垢厚度≤0.2mm），避免影響超聲波傳播；
• 流量單元安裝需滿足上游直管段≥10D（2500mm）、下游≥5D（1250mm），避免靠近泵體（距離≥20D）、閥門、彎頭（距離≥15D）；溫度傳感器安裝于流量單元下游（進口）與上游（出口），間距≥1250mm，避免溫度串擾；
• 法蘭連接時，放置耐溫密封墊（PN1.6MPa 用氟橡膠墊，耐溫 - 20℃-200℃），用扭矩扳手按 “對角對稱” 方式擰緊 12 個 M24 螺栓（PN1.0MPa 扭矩 300-350N?m，PN1.6MPa 扭矩 400-450N?m），分 2 次擰緊，避免法蘭變形導致泄漏；安裝后通入介質，保壓 24 小時，用肥皂水涂抹法蘭接口，無氣泡則密封合格。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 245mm、介質類型（冷水 / 熱水 / 乙二醇溶液）、流量量程 200-2000m³/h、能量計量類型（冷量 / 熱量）、溫度傳感器安裝位置（進出口間距）；
• 流量校準：由 CMA 資質機構用標準體積管（適配 dn250，精度 ±0.05%）在 500、1000、1800m³/h 三個流量點校準，誤差超 ±0.5% 時調整聲道權重或儀表常數；
• 溫度與能量校準：用標準恒溫槽（精度 ±0.01℃）校準 PT1000 傳感器，誤差超 ±0.1℃時修正；通過標準熱量計（精度 ±0.5%）在不同溫差下校準能量計算結果，確保能量精度 ±1.0%。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 外觀與清潔：用濕布擦拭設備外殼，去除粉塵、水漬；戶外設備檢查保溫外殼是否破損，防水 PT1000 線纜接頭是否密封；工業場景用壓縮空氣（0.2MPa）吹掃超聲波探頭表面，去除油污、粉塵；
• 數據核對：對比本地顯示數據與遠程平臺數據（流量、溫度、能量偏差≤±1%）；商業建筑場景核對能量累計值與商戶分表總和（偏差≤±2%）；檢查溫度傳感器讀數（進出口溫差應符合系統設計值，如空調冷溫差 3-8℃）；
• 通訊與電源檢查：測試 RS485/5G/LoRa 通訊是否正常（發送指令，接收準確率≥99.9%）；雙電源切換測試（手動切換，數據無丟失）；檢查超級電容電量（斷電后能否維持數據存儲）。

2. 定期維護（每年 1 次）：

• 流量與溫度單元維護：拆卸超聲波流量單元，清潔探頭表面（用酒精擦拭，去除水垢），檢查探頭晶片是否破損（破損時更換）；取出溫度傳感器，校準測溫精度（用標準恒溫槽），線纜老化時更換；
• 能量計算模塊維護：備份歷史數據，格式化 Flash 芯片（避免數據溢出）；清潔模塊散熱孔，測試故障報警功能（模擬流量信號弱，查看是否報警）；校準能量計算模型（通過標準熱量計驗證不同溫差下的能量計算誤差）；
• 防腐與防護維護：工業場景檢查 316L 測量管是否腐蝕（壁厚檢測，偏差超 10% 時更換）；戶外設備補涂防腐涂層，檢查 IP67 密封性能（浸水測試，30 分鐘無進水）。

3. 故障排查：

• 流量無顯示 / 信號弱：超聲波探頭結垢（清潔探頭）、管道內有氣泡（打開排氣閥）、聲道故障（切換備用水道）；
• 溫度測量偏差大：傳感器線纜接觸不良（重新接線）、傳感器插入深度不足（調整至 120-125mm）、介質流動不暢（管道堵塞）；
• 能量計算異常：介質類型參數設置錯誤（如誤設為冷水實際為熱水）、焓值數據庫未更新（升級固件）、溫差過小（系統故障，檢查換熱器）；
• 通訊中斷：RS485 線接反（調換 A/B 線）、5G/LoRa 信號弱（調整天線位置）、IP 地址沖突（重新設置）。

五、總結

dn250 能量計（基于超聲波流量計）通過 “多聲道流量測量 + 雙點同步測溫 + 實時焓差計算” 的核心設計，精準解決了 dn250 中等口徑冷熱媒系統 “流量計量不準、能量計算偏差大、壓損高” 的痛點，其 ±0.5% 的流量精度、±1.0% 的能量精度、3-5 年的維護周期，使其成為商業建筑空調、工業工藝冷熱媒、區域供熱等場景的理想計量設備，既保障冷熱費分攤的公平性，又助力系統節能優化。
在選型與使用中，需緊扣 “介質特性定材質（中性選 304、弱腐蝕選 316L、高溫選耐溫傳感器）、安裝環境定防護（戶外選 IP67 + 保溫、工業選抗干擾）、計量需求定精度（貿易結算選 0.5 級流量 + 1.0 級能量、監控選 1.0 級）” 的原則，通過規范安裝與定期維護，充分發揮其 “精準計量 - 節能降耗 - 智能運維” 的一體化價值。
未來，隨著智慧建筑、工業節能的深度發展，該設備將進一步整合 AI 能耗優化（基于歷史數據預測最佳流量）、數字孿生（構建冷熱媒系統模型）功能，同時向更寬溫域（-40℃-200℃）、更高壓力（PN4.0MPa）方向升級，持續為 dn250 中等口徑冷熱能量計量提供更智能、更可靠的技術支撐。
