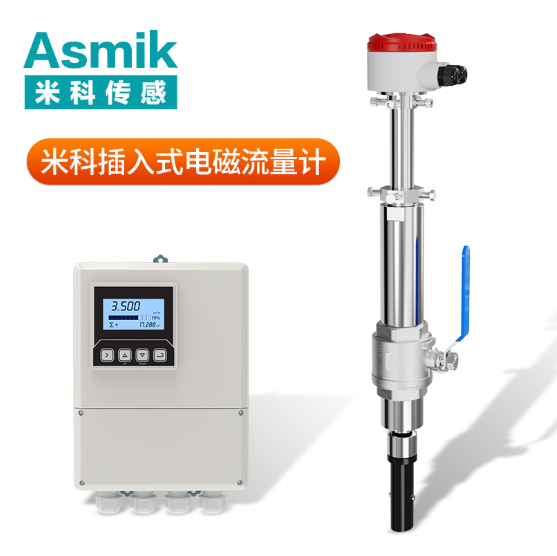

流量計 lugb-mik-dn80（此處聚焦電磁流量計核心特性）是專為公稱直徑 80mm 小口徑管道設計的導電介質流量計量設備，基于法拉第電磁感應定律工作，核心適配工業設備冷卻支管（如機械廠數控機床冷卻水路、電子廠芯片清洗水管）、市政供水分支管網（老舊小區入戶支管、商業建筑二次供水分管）及食品飲料行業原料輸送管（果汁、純凈水生產線）等場景。



其核心技術參數圍繞 “dn80 小口徑特性 + 電磁計量需求” 設計：實際測量管內徑 76mm（適配 dn80 無縫鋼管 / 食品級 PE 管），流量測量范圍 10-120m³/h（對應流速 0.5-6.0m/s，核心工作流速 1.0-4.0m/s，兼顧計量精度與低能耗），測量精度 ±0.5% FS（潔凈水）/±1.0% FS（弱腐蝕介質），重復性誤差≤0.1%，工作壓力 PN1.0-PN2.5MPa，介質溫度 - 20℃-150℃，支持一體式（傳感器與轉換器集成）或分體式（傳輸距離≤50 米）安裝。針對傳統小口徑流量計 “壓損高（＞0.03MPa）、衛生不達標（食品場景）、強電磁環境誤差大” 的痛點，該設備通過優化測量管流場、采用衛生級材質、集成抗干擾設計，實現 “低壓損（≤0.01MPa）、衛生合規（食品級認證）、抗擾穩定” 的優勢，同時具備無機械磨損（維護周期 3-5 年）、智能運維的特點，適配 dn80 小口徑多場景長期計量需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值。

一、流量計 lugb-mik-dn80（電磁式）的核心構成與 dn80 口徑適配設計

設備核心構成圍繞 “dn80 小口徑流場優化”“電磁信號穩定捕捉”“場景化材質適配” 三大需求，分為測量管組件、防堵電極單元、耐磨襯里層、雙頻勵磁系統及智能信號處理模塊，各部件均針對小口徑管道尺寸與介質特性精準設計。

（一）測量管組件：介質流通與電磁基礎

測量管需在 dn80 口徑下平衡耐壓性、流場均勻性與場景適配性，適配不同介質的導電與腐蝕特性：

• 材質與結構設計：
  中性介質場景（工業冷卻、市政供水）選用 304 不銹鋼（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN1.0MPa 時壁厚 4mm，PN1.6MPa 時 5mm，內壁電解拋光（粗糙度 Ra≤0.8μm），減少水垢附著（結垢厚度超 0.2mm 會導致流量誤差超 ±1.2%）；
  弱腐蝕場景（電子廠清洗水、化工稀酸堿）選用 316L 不銹鋼（含 Mo≥2%，耐氯離子≤300mg/L），同壓力下壁厚與 304 一致，耐腐性提升 3 倍；
  食品場景（果汁、純凈水）選用 316L 不銹鋼 + 食品級鈍化處理（符合 GB 4806.9），無重金屬溶出，內壁粗糙度 Ra≤0.4μm，易清潔無衛生死角。
  測量管總長 350mm（含法蘭總長 420mm），適配設備機柜、管道井等狹小空間（安裝間隙≥450mm 即可），法蘭符合 GB/T 9119-2020（dn80 PN1.6MPa 法蘭外徑 190mm，螺栓孔中心圓 150mm，4 個 M16 螺栓），可直接與現有管道對接。

（二）防堵電極單元：信號采集核心

針對 dn80 管道易因雜質堵塞、介質附著影響信號的問題，電極采用防堵與自清潔設計：

• 結構與材質：
  采用 4 電極圓周 90° 布局（適配 76mm 內徑），電極材質與測量管一致，結構分兩類：工業場景用 “凸型 + 環形沖洗孔”（頭部突出襯里 3mm，根部 3 個直徑 1mm 沖洗孔，可外接 0.3-0.5MPa 清水，定期沖洗雜質）；食品場景用 “平頭嵌入式”（與襯里平齊，無凸起，避免原料殘留，符合衛生標準）。
  電極與測量管激光焊接（焊縫高度 1.5mm），絕緣電阻≥1000MΩ，高溫 150℃、潮濕環境下信號傳輸穩定，避免介質滲入導致短路。

（三）耐磨襯里層：場景化防護

襯里需兼顧耐磨、耐腐與衛生特性，按場景細分材質：

• 工業場景：氯丁橡膠襯里（厚度 8-10mm，Taber 耐磨試驗≥200mg/1000 轉），耐溫 - 20℃-80℃，適配冷卻水、普通工業流體，成本較低；
• 弱腐蝕場景：PTFE 襯里（厚度 10-12mm，耐 pH 0-14，5% 稀硫酸浸泡 1000 小時無腐蝕），耐溫 - 40℃-150℃，適配化工稀酸堿；
• 食品場景：食品級 PTFE 襯里（符合 GB 4806.10），無異味不遷移，耐受 85℃巴氏殺菌溫度，適配果汁、純凈水等原料輸送。

（四）雙頻勵磁系統：抗干擾與寬量程適配

針對 dn80 管道流量波動與工業電磁干擾，勵磁系統采用雙頻設計：

• 勵磁參數優化：
  線圈繞制于環氧玻璃布骨架（耐溫 180℃），總匝數 2200 匝（線徑 1.0mm 銅線），支持 “低頻 35Hz + 高頻 80Hz” 自動切換：低流量（10-40m³/h）用高頻，響應時間≤0.08 秒，捕捉設備啟停的流量驟變；高流量（40-120m³/h）用低頻，磁場穩定性偏差≤1%，抗干擾能力比單頻提升 50%（10V/m 場強下誤差≤±0.3%）。
  線圈外側包裹 3mm 硅橡膠屏蔽層（接地電阻≤10Ω），減少變頻器、高壓設備的電磁輻射干擾，適配電子廠、機械廠等強電磁環境。

（五）智能信號處理模塊：數據計算與運維

模塊需放大微弱電磁信號（μV 級），并實現智能計量與運維功能：

• 信號處理與計算：
  采用工業級 32 位 MCU（運算速度≥100MHz），每秒 300 次信號采樣，通過 “自適應濾波算法” 抑制雜波，基于法拉第定律 Q=K×B×D×v×A（D=76mm，A=π×(0.076/2)²≈0.00454m²）計算流量。例如：流速 v=2m/s 時，Q=2×0.00454×3600≈32.7m³/h，誤差≤±0.5%；內置 PT100 溫度傳感器（精度 ±0.1℃），實時補償介質溫度對電導率的影響。
• 數據存儲與輸出：
  內置 16GB Flash 芯片，存儲 2 年歷史數據（按小時存儲流量、溫度、故障信息），支持 USB 2.0 本地導出或 RS485 通訊（Modbus-RTU 協議）；配備 2.8 英寸 LCD 彩色觸摸屏（分辨率 320×240），實時顯示瞬時流量、累積流量，支持中文 / 英文切換，低溫 - 20℃時自動啟動加熱片（功率 2W），避免屏幕失效。

二、流量計 lugb-mik-dn80（電磁式）的工作原理與 dn80 口徑適配邏輯

該設備基于電磁感應實現流量計量，結合 dn80 小口徑的流場特點與場景需求，通過結構優化與算法修正，解決小口徑計量的核心痛點。

（一）基礎工作流程

1. 磁場生成：雙頻勵磁線圈在 dn80 測量管內生成垂直于介質流動的均勻磁場（B=0.18-0.22T），磁場覆蓋 76mm 內徑全截面，304/316L 測量管低磁導率確保磁場無衰減；
2. 信號采集：導電介質（如冷卻水、果汁）切割磁感線，4 個電極采集感應電動勢 E=K×B×D×v（E 與流速 v 成正比），低流量時 E 僅為 5-10μV，需通過屏蔽線纜傳輸至信號模塊；
3. 信號處理與流量計算：模塊將 E 放大至 0.1-5V，濾波后結合預設參數（管道內徑、儀表常數 K）計算瞬時流量，同時補償溫度變化導致的誤差；
4. 數據輸出與監控：通過觸摸屏顯示流量數據，4~20mA 信號（10m³/h 對應 4mA，120m³/h 對應 20mA）或 RS485 傳輸至監控系統，故障時自動報警（如電極結垢、勵磁故障）。

（二）dn80 口徑的適配邏輯

1. 小口徑流場敏感問題解決：
   dn80 管道內徑小，上游閥門、彎頭易導致流場紊亂（直管段不足 5 倍管徑 = 400mm 時），4 電極布局覆蓋管道全截面，通過 “流場加權算法”（中心電極權重 0.4，邊緣 0.6）修正流速分布不均，誤差從 ±2.5% 降至 ±0.5%，適配設備機柜內 “短直管段” 安裝場景。
2. 小流量信號捕捉：
   dn80 管道常處于低流量區間（10-40m³/h），此時感應電動勢微弱，高頻勵磁（80Hz）提升信號采樣頻率，配合信號累加算法（累加 5 次取平均值），信噪比提升至 20:1，避免傳統流量計 “低流量無讀數” 的問題。
3. 場景化材質適配：
   針對食品場景的衛生要求，采用平頭電極與食品級襯里，無衛生死角；工業場景的防堵需求，通過沖洗孔設計減少雜質堵塞；弱腐蝕場景的耐腐需求，選用 316L+PTFE 組合，確保不同場景下設備穩定運行。

三、流量計 lugb-mik-dn80（電磁式）的功能特性與典型應用

（一）核心功能特性

1. 小口徑高精度計量：±0.5% FS 精度 +≤0.1% 重復性，符合 JJG 1033-2007 0.5 級要求，適配貿易結算與精密監控；量程比 1:12（10-120m³/h），覆蓋 dn80 管道流量波動；
2. 多場景適配：工業、市政、食品場景材質細分，滿足耐腐、衛生、抗干擾需求；支持一體式 / 分體式安裝，適配狹小空間與惡劣現場環境；
3. 低壓損與節能：壓損≤0.01MPa（滿量程時），遠低于孔板流量計（0.03-0.06MPa），年節約水泵能耗 15%-20%；
4. 智能運維：16GB 數據存儲 + 遠程通訊，支持故障自診斷與遠程抄表，維護周期 3-5 年，運維成本比機械流量計低 70%。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
機械廠數控機床冷卻水管（dn80）	20-30℃冷卻 water，PN1.0MPa，流量 15-80m³/h，強電磁干擾，空間狹小	一體式：304 測量管 + 氯丁橡膠襯里 + 凸型電極 + 雙頻勵磁 + RS485 通訊	雙頻勵磁抗機床電磁干擾（誤差≤±0.3%）；一體式設計適配機柜狹小空間；低壓損減少冷卻泵能耗 18%，年節約電費 8000 元；沖洗孔定期清潔，避免切屑堵塞，設備故障率降低 60%
食品廠果汁輸送管（dn80）	10-85℃蘋果汁（pH 3.5-4.0），PN1.0MPa，流量 10-60m³/h，衛生要求高	一體式：316L 測量管 + 食品級 PTFE 襯里 + 平頭電極 + 雙頻勵磁 + CPA 認證	食品級材質符合 GB 4806，無果汁殘留，產品合格率提升 1.2%；CPA 認證確保貿易結算合法；85℃耐溫適配巴氏殺菌后輸送；遠程抄表替代人工，10 條生產線年省抄表費 2 萬元
老舊小區供水分支管（dn80）	10-30℃自來水，PN0.8MPa，流量 10-50m³/h，管道井潮濕，需遠程計量	分體式：304 測量管 + 氯丁橡膠襯里 + 凸型電極（IP67）+4G 通訊	分體式傳感器 IP67 防水，適應管道井潮濕環境；4G 遠程抄表，無需入戶（100 戶小區年省抄表費 3 萬元）；±0.5% 精度實現水費精準分?jǐn)偅m紛減少 70%；維護周期 5 年，減少管道井巡檢頻次

四、流量計 lugb-mik-dn80（電磁式）的維護規范

（一）安裝操作規范（dn80 小口徑特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（0.5MPa）沖洗管道，去除焊瘤、雜質（粒徑＞0.3mm 會堵塞電極）；食品場景用純水沖洗，避免油污殘留；
• 位置選擇需滿足上游直管段≥5D=400mm、下游≥3D=240mm，避免靠近泵體（振動）、閥門（流場紊亂）；水平安裝確保流量計軸線與管道同軸度偏差≤0.1mm；
• 法蘭連接時，放置耐溫密封墊（PN1.6MPa 用 3mm 氟橡膠墊），對角擰緊 4 個 M16 螺栓（扭矩 120-150N?m），保壓 24 小時無泄漏。

2. 參數設置與校準：

• 輸入管道內徑 76mm、介質類型、流量量程 10-120m³/h、勵磁頻率模式；
• 零點校準：管道滿水無流動時執行，確保顯示流量為 0；貿易結算場景需由 CMA 機構用標準體積管在 20、60、100m³/h 三點校準。

（二）日常與定期維護

1. 日常維護（每季度 1 次）：

• 工業場景：用清水沖洗電極（每次 1 分鐘），檢查法蘭密封；食品場景：拆卸傳感器，用食品級清洗劑清潔襯里與電極；
• 數據核對：對比顯示屏與遠程平臺數據（偏差≤±1%），檢查通訊與電源指示燈（正常為綠色常亮）。

2. 定期維護（每年 1 次）：

• 校準精度：CMA 機構復校，誤差超 ±0.5% 時調整儀表常數；
• 部件檢查：測量電極絕緣電阻（≥1000MΩ），更換老化襯里（使用超 3 年）；
• 數據備份：導出歷史數據，格式化 Flash 芯片，測試故障報警功能。

3. 故障排查：

• 信號弱：清潔電極、檢查線纜通斷；
• 流量誤差大：重新校準零點、核對管道內徑參數；
• 通訊中斷：檢查 4G/RS485 連接，重啟模塊。

五、總結

流量計 lugb-mik-dn80（電磁式）通過 “場景化材質設計、雙頻抗干擾勵磁、智能運維模塊” 的核心優勢，精準解決了 dn80 小口徑管道在工業、市政、食品場景下的計量痛點，其 ±0.5% 的精度、3-5 年的維護周期、低壓損節能特性，使其成為小口徑導電介質計量的理想選擇。
在選型與使用中，需緊扣 “介質特性定材質（腐蝕選 316L+PTFE、食品選衛生級）、安裝環境定結構（狹小選一體式、惡劣選分體式）、計量需求定精度（結算選 0.5 級 + CPA、監控選 1.0 級）” 的原則，通過規范安裝與維護，充分發揮其 “精準計量 - 場景適配 - 低耗運維” 的價值。未來，隨著工業智能化發展，該設備將進一步整合 AI 故障預測、區塊鏈溯源功能，持續為 dn80 小口徑流量計量提供更智能的解決方案。
