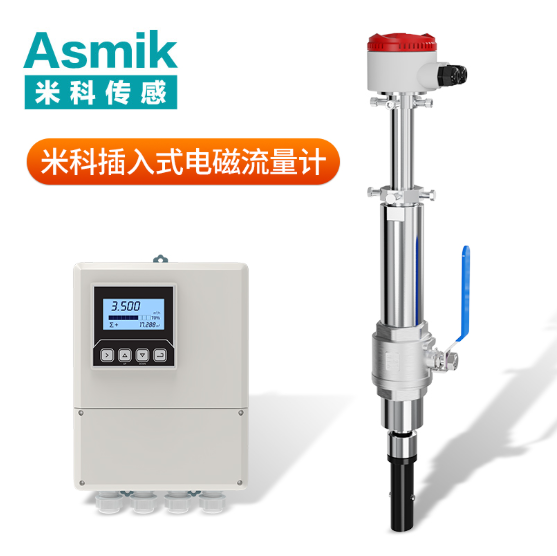

dn450 插入式電磁流量計是專為公稱直徑 450mm 中等偏大口徑管道設計的半侵入式導電介質流量計量設備，基于法拉第電磁感應定律工作，核心適配已運行 dn450 管道的流量改造（如市政供水中等支管升級、工業循環水總管計量補充）與新建管道的靈活安裝場景（如化工園區工藝流體支管、水利灌溉干管）。
其核心設計邏輯是 “在大口徑管道中實現非破壞性精準計量”—— 相較于管道式電磁流量計需斷管安裝（停機 3-5 天，損失超 10 萬元），插入式僅需在管道側壁開孔（直徑≤80mm），通過專用法蘭將多聲道探頭插入管內核心流場即可工作，大幅降低安裝成本與停機風險。關鍵技術參數圍繞 dn450 特性優化：適配管道實際內徑 440-450mm（螺旋焊管常用內徑 445mm），流量測量范圍 200-8000m³/h（對應流速 0.3-13.2m/s，核心工作流速 0.8-4.0m/s），測量精度 ±0.5% FS（潔凈水）/±1.0% FS（含沙 / 弱腐蝕介質），重復性誤差≤0.1%，探頭耐受壓力 PN1.0-PN2.5MPa、介質溫度 - 20℃-150℃，傳感器與轉換器最大傳輸距離≤100 米（支持屏蔽線纜 / 無線傳輸）。針對 dn450 管道 “流場易呈拋物面分布、傳統插入式單聲道誤差大” 的痛點，該設備通過 4-8 聲道布局、雙頻勵磁與流場加權算法，實現 “全截面流量覆蓋 + 寬量程穩定計量”，同時具備維護周期長（3-5 年）、抗干擾能力強的特點，適配中等偏大口徑管道長期運行需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值。



一、dn450 插入式電磁流量計的核心構成與 dn450 口徑適配設計

設備核心構成圍繞 “dn450 流場全覆蓋”“插入式安裝便捷性”“大流量信號穩定捕捉” 三大需求，分為多聲道插入式探頭單元、專用安裝部件、信號傳輸與處理模塊三部分，各組件均針對中等偏大口徑的管道特性優化。

（一）多聲道插入式探頭單元：dn450 流場計量核心

探頭需在適配 dn450 管道空間的同時，解決大口徑流場不均問題，核心通過多聲道布局與微型化設計實現精準計量：

• 探頭結構與聲道布局：
  采用 “柱狀探頭體 + 環形多聲道” 設計，探頭體直徑 60-70mm（適配開孔尺寸，避免過大破壞管道強度），長度 350-400mm，插入管道深度 200-220mm（對應 445mm 內徑的中心區域，流速最穩定，邊緣流速僅為中心的 1/2-2/3，中心區域計量誤差最小）。
  聲道采用 4-8 極環形分布：4 聲道為基礎配置（沿探頭體圓周 90° 間隔，每組含發射 / 接收電極），8 聲道為高精度版本（45° 間隔），電極材質按介質細分：中性介質（自來水、循環水）用 316L 不銹鋼（含鉬≥2%，耐氯離子≤300mg/L）；弱腐蝕介質（5% 稀酸堿）用哈氏合金 C276（耐腐性是 316L 的 6 倍）；含沙介質（水利灌溉水）用雙相鋼 2205（耐磨性能比 316L 高 1.8 倍）。電極表面經電解拋光（粗糙度 Ra≤0.4μm），減少泥沙附著（結垢厚度超 0.2mm 會導致信號衰減 15% 以上）。
• 雙頻勵磁系統適配：
  沿探頭體軸向分布 2 組勵磁線圈（匝數 2500 匝，線徑 1.2mm 銅線，絕緣等級 Class H，耐溫 180℃），支持 “高頻 80Hz + 低頻 35Hz” 自動切換：低流量（200-2000m³/h）用高頻，響應時間≤0.08 秒，捕捉灌溉水、工藝流體的流量驟變；高流量（2000-8000m³/h）用低頻，磁場穩定性偏差≤1%，功耗降至 8W（比單頻勵磁節能 35%），適配工業長期連續運行。線圈外側包裹 5mm 硅橡膠保溫層（高溫場景）或防水涂層（潮濕管道井），確保惡劣環境下勵磁穩定。

（二）專用安裝部件：dn450 管道開孔與密封保障

安裝部件需解決 dn450 管道開孔后的結構強度、密封性能與探頭定位問題，避免泄漏與計量偏差：

• 安裝法蘭與定位結構：
  配備 dn450 管道專用安裝法蘭（符合 GB/T 9119-2020，PN2.5MPa，法蘭外徑 160mm，適配管道壁厚 10-16mm），法蘭上設刻度環（0-360°）與深度標尺（0-300mm），確保探頭插入角度與管道軸線平行（偏差≤0.5°）、深度精準（200-220mm），避免偏心導致的流場采樣偏差（偏心 10mm 會使誤差增加 ±1.2%）。法蘭與管道焊接采用坡口焊（焊縫高度≥管道壁厚），確保開孔后管道強度不低于原管道（水壓試驗壓力 1.5 倍公稱壓力，保壓 30 分鐘無變形）。
• 密封與防護設計：
  采用 “雙 O 型圈 + 壓蓋密封 + 防塵帽” 三級防護：O 型圈為氟橡膠材質（耐溫 - 20℃-200℃，耐油、耐弱腐蝕），壓蓋通過 4 個 M16 螺栓擰緊（扭矩 80-100N?m），確保 PN2.5MPa 壓力下泄漏率≤1×10??Pa?m³/s；戶外或潮濕場景加裝防塵帽（304 不銹鋼材質，防護等級 IP67），避免雨水、粉塵進入探頭與法蘭間隙，延長使用壽命。
• 開孔工具適配：
  配套便攜式帶壓開孔器（最大開孔直徑 80mm，適用于不銹鋼、碳鋼、PE 材質管道），支持≤1.6MPa 帶壓開孔（無需停機泄壓，尤其適配市政供水、工業循環水等不可斷流場景），開孔時間≤30 分鐘，開孔后通過專用封堵塞臨時密封，避免介質泄漏。

（三）信號傳輸與處理模塊：大流量數據精準處理

模塊需放大探頭采集的微弱信號（μV 級），并針對 dn450 大流量特性優化算法，確保全量程計量穩定：

• 信號處理與放大：
  采用工業級 64 位多核 MCU（運算速度≥500MHz），支持每秒 500 次信號采樣，通過 “自適應濾波算法” 抑制管道振動（≤50Hz）、工業電磁干擾（10V/m 場強）導致的雜波，將 4-8 聲道的微弱感應電動勢（5-50μV）放大至 0.1-1V，信噪比≥30:1，確保低流量（200m³/h，流速 0.3m/s）時信號不丟失。
• 流場加權與流量計算：
  基于法拉第定律，結合多聲道采樣數據，通過 “動態加權算法” 計算平均流速：中心 2 聲道（權重 0.2）捕捉核心流場，中圈 2-4 聲道（權重 0.4）覆蓋過渡區域，外圈 2 聲道（權重 0.4）修正邊緣偏流，解決 dn450 管道流場拋物面分布導致的誤差（未修正時誤差超 ±3%，修正后≤±0.5%）。流量計算公式為 Q=v×A×3600（A=π×(0.445/2)²≈0.155m²），例如：平均流速 v=2m/s 時，Q=2×0.155×3600≈1116m³/h，誤差≤±0.3%。
• 數據存儲與通訊：
  內置 64GB Flash 芯片，存儲 5 年歷史數據（按小時存儲流量、溫度、各聲道信號強度），支持 USB 3.0 本地導出或 RS485 / 以太網 / 5G 通訊（Modbus-RTU 協議），適配市政智慧水務云平臺、工業 DCS 系統；配備 5.0 英寸 LCD 觸控屏（分辨率 800×480），實時顯示瞬時流量、累積流量、聲道狀態，支持中文 / 英文切換，低溫 - 20℃時自動啟動加熱片（功率 5W），避免顯示屏失效。

二、dn450 插入式電磁流量計的工作原理與 dn450 口徑適配邏輯

該設備基于電磁感應實現流量計量，結合 dn450 中等偏大口徑的流場特點，通過 “多聲道采樣 + 算法修正” 解決大口徑計量的核心痛點，確保全量程精準。

（一）基礎工作流程

1. 磁場生成：插入式探頭內的雙頻勵磁線圈在 dn450 管道內生成垂直于介質流動的均勻磁場（B=0.18-0.22T），磁場覆蓋探頭周圍 100mm 范圍（對應管道核心流場區域），445mm 內徑的管道材質（如 304 不銹鋼、碳鋼）因低磁導率（≤1.05μ?），磁場無明顯衰減，確保各聲道信號強度一致。
2. 信號采集：導電介質（如自來水、循環水）以流速 v 流經探頭，切割磁感線，4-8 個電極分別采集不同流場區域的感應電動勢 E=K×B×L×v（E 與流速 v 成正比，L 為電極間距），低流量時外圈電極信號較弱（5-10μV），高流量時中心電極信號較強（30-50μV）。
3. 信號處理與流量計算：信號通過屏蔽線纜傳輸至轉換器，經放大、濾波后，通過 “動態加權算法” 整合各聲道信號，計算平均流速 v；結合管道截面積 A=0.155m²，按 Q=v×A×3600 得到瞬時流量，同時內置 PT100 溫度傳感器（精度 ±0.1℃）補償介質溫度對電導率的影響（水溫每變化 10℃，誤差修正≤±0.1%）。
4. 數據輸出與監控：轉換器實時顯示流量數據，通過 4~20mA 信號（200m³/h 對應 4mA，8000m³/h 對應 20mA）或 5G 傳輸至遠程平臺，同時具備故障自診斷功能（如電極結垢、勵磁故障），報警響應≤2 秒，通過 LED 指示燈與平臺同步預警。

（二）dn450 口徑的適配邏輯

1. 流場不均的多聲道修正：
   dn450 管道內徑達 445mm，上游易因閥門、彎頭、泵體導致流場呈 “強拋物面分布”（中心流速是邊緣的 2.0-2.5 倍），傳統 2 聲道插入式僅采集中心信號，易忽略邊緣低流速區域，導致計量偏低（誤差超 ±3%）。4-8 聲道環形布局覆蓋管道全截面，加權算法整合信號后，即使上游直管段不足（如 8 倍管徑 = 3600mm，低于標準 10 倍），精度仍可維持在 ±0.8% 以內，適配市政管廊、工業車間的復雜安裝環境（大口徑管道常因空間限制無法滿足長直管段）。
2. 大流量波動的雙頻適配：
   dn450 管道流量范圍寬（200-8000m³/h），市政供水早高峰、工業設備啟停均會導致流量驟變（如從 500m³/h 升至 5000m³/h）。高頻勵磁（80Hz）快速響應低流量與流量驟變，避免信號滯后；低頻勵磁（35Hz）確保高流量時磁場穩定，減少能耗，雙頻自動切換無需人工干預，適配寬量程計量需求。
3. 安裝與維護的便捷性適配：
   dn450 管道多為已運行系統（如市政供水支管、工業循環水總管），斷管安裝管道式流量計需停產，損失巨大。插入式僅需開孔（直徑 80mm），1-2 人 1 天即可完成安裝，且帶壓開孔技術支持不停機操作（適用于不可斷流場景）；維護時僅需定期清潔探頭（每季度 1 次），無需拆卸管道，運維效率比管道式提升 80%。

三、dn450 插入式電磁流量計的功能特性與典型應用

（一）核心功能特性

1. 中等偏大口徑高精度計量：±0.5% FS 精度 +≤0.1% 重復性，符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于市政供水貿易結算、工業能耗監控；量程比 1:40（200-8000m³/h），覆蓋 dn450 管道的流量波動，無需更換表計。
2. 非破壞性安裝：帶壓開孔技術支持不停機安裝，安裝成本僅為管道式的 1/3-1/2（管道式需斷管、吊車、焊接，成本超 5 萬元），適配已運行管道改造，減少停機損失（如工業循環水停機 1 天損失超 2 萬元）。
3. 強環境適應性：探頭耐溫 - 20℃-150℃、防護 IP67（可選 IP68），耐受戶外、潮濕管道井、工業粉塵環境；抗電磁干擾符合 GB/T 17626.3 標準（10V/m 場強下誤差≤±0.3%），適配變頻器密集的工業場景。
4. 智能運維與長周期穩定：64GB 數據存儲保留 5 年歷史記錄，支持遠程抄表（效率提升 99%）與故障診斷（減少人工巡檢，從每月 1 次降至每季度 1 次）；無機械運動部件，維護周期 3-5 年（僅需清潔電極），維護成本比機械流量計低 70%。
5. 多介質兼容：316L / 哈氏合金 / 雙相鋼電極 + 橡膠 / PTFE / 陶瓷襯里，適配中性、弱腐蝕、含沙介質，無需更換整機，僅需根據介質更換探頭電極 / 襯里（成本≤總價 10%）。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
市政供水中等支管改造（dn450）	10-30℃自來水，PN1.0MPa，流量 500-5000m³/h，戶外管道井，貿易結算	探頭：316L 電極 + 氯丁橡膠襯里（IP67）+4 聲道；轉換器：以太網通訊 + CPA 認證 + 3 年質保	帶壓開孔安裝，無需停水（避免居民用水影響）；CPA 認證確保水費結算合法，4 聲道修正流場誤差（≤±0.5%）；遠程抄表替代人工（10 萬人片區年省抄表費 5 萬元）；3 年質保減少運維成本，漏損率從 18% 降至 12%，年節水 100 萬 m³
化工園區循環水總管（dn450）	30-60℃循環水（含 5% 緩蝕劑，pH 8-9），PN1.6MPa，流量 1000-8000m³/h，強電磁干擾	探頭：哈氏合金電極 + PTFE 襯里（IP67）+6 聲道 + 抗干擾線圈；轉換器：5G 通訊 + 邊緣計算	哈氏合金 + PTFE 耐循環水腐蝕，使用壽命≥5 年；抗干擾線圈抵制造藥廠變頻器干擾（信號波動≤±0.3%）；邊緣計算實時預警流量異常（如換熱器堵塞），減少停機次數；精準計量循環水用量，優化冷卻效率，年節約水費 15 萬元
水利灌溉干管（dn450）	15-25℃含沙灌溉水（含沙量≤300mg/L），PN1.0MPa，流量 200-3000m³/h，戶外露天	探頭：雙相鋼電極 + 陶瓷襯里（IP68）+8 聲道；轉換器：LoRa 無線通訊 + 防水外殼	雙相鋼 + 陶瓷襯里耐沙磨損，使用壽命≥4 年；IP68 防護適應露天雨水浸泡；8 聲道覆蓋流場，計量誤差≤±1.0%；LoRa 無線適配無布線場景，精準計量灌溉水量，節水 15%，10 萬畝農田年節約水資源 150 萬 m³

四、dn450 插入式電磁流量計的安裝與維護規范

（一）安裝操作規范（dn450 口徑特有要求）

1. 安裝位置選擇：

• 避開管道彎頭、閥門、泵出口（距離≥10 倍管徑 = 4500mm），優先安裝于水平管道（探頭垂直向下插入，避免氣泡附著電極）；垂直管道安裝時，介質需自下而上流動（防止探頭下方積沙）；
• 市政管道井安裝需預留探頭維護空間（≥500mm），戶外露天安裝需加裝遮陽防雨罩（避免陽光直射導致探頭溫度過高）。

2. 開孔與探頭插入：

• 用專用帶壓開孔器在管道水平段側壁開孔（直徑 80mm），開孔位置避開焊縫、防腐層破損處；開孔后移除毛刺，安裝專用法蘭并焊接固定（焊縫高度≥管道壁厚）；
• 插入探頭至深度標尺 200-220mm（適配 445mm 內徑），調整法蘭刻度環使探頭與管道軸線平行，擰緊壓蓋螺栓（分 2 次對角擰緊，扭矩 80-100N?m），確保密封；帶壓開孔時需先關閉上下游閥門，泄壓至≤1.6MPa，開孔完成后緩慢恢復壓力（避免介質沖擊探頭）。

3. 參數設置與校準：

• 輸入管道內徑 445mm、介質類型、流量量程 200-8000m³/h、聲道權重（中心 0.2，中圈 0.4，邊緣 0.4）；
• 零點校準：管道滿水無流動時，執行 “零點校準”，確保顯示流量為 0（允許 ±0.1m³/h 波動）；貿易結算場景需由 CMA 機構用標準體積管在 500、4000、7500m³/h 三點校準，誤差超 ±0.5% 時調整儀表常數。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 探頭清潔：工業、灌溉場景用高壓水（0.3MPa）沖洗探頭表面（去除結垢、泥沙），弱腐蝕場景用 5% 碳酸鈉溶液擦拭電極（中和殘留酸 / 堿）；
• 密封檢查：查看法蘭處有無泄漏（用肥皂水涂抹），O 型圈老化（變硬、開裂）時及時更換（建議每 2 年更換 1 次）；
• 數據核對：對比流量計顯示流量與遠程平臺數據（偏差≤±1%），市政場景核對流量與水廠供水量（如水廠日供水 5 萬 m³，流量計累計值應在 4.95-5.05 萬 m³）。

2. 定期維護（每年 1 次）：

• 探頭與電極維護：拆卸探頭，檢查電極是否腐蝕（316L 電極電阻超 20kΩ 時更換）、襯里是否破損（破損面積超 10mm² 時更換）；清潔勵磁線圈表面灰塵，測量線圈電阻（正常 180-220Ω，偏差超 ±5% 時檢修）；
• 轉換器維護：備份歷史數據，格式化 Flash 芯片；測試通訊功能（RS485/5G），確保數據傳輸正常；校準溫度傳感器（用標準恒溫槽，誤差超 ±0.2℃時更換）。

3. 故障排查：

• 信號弱 / 無信號：檢查探頭線纜是否斷線（用萬用表測通斷）、電極是否結垢（清潔電極）、介質電導率是否不足（＜5μS/cm 時需更換適配介質）；
• 流量誤差大：探頭插入深度不當（調整至 200-220mm）、直管段不足（啟用流場修正功能）、聲道故障（切換備用聲道）；
• 泄漏：O 型圈安裝錯位（重新安裝）、壓蓋扭矩不足（按標準扭矩擰緊）、法蘭焊接缺陷（補焊密封）。

五、總結

dn450 插入式電磁流量計通過 “多聲道流場覆蓋、帶壓開孔安裝、雙頻勵磁穩定” 的核心設計，精準解決了 dn450 中等偏大口徑管道 “已運行系統改造難、流場不均誤差大、停機成本高” 的痛點，其 ±0.5% 的測量精度、3-5 年的維護周期、非破壞性安裝優勢，使其成為市政供水、工業循環水、水利灌溉等場景的理想選擇。
在選型與使用中，需緊扣 “介質特性定探頭材質（中性選 316L、腐蝕選哈氏合金、含沙選雙相鋼）、安裝場景定連接方式（帶壓選開孔法蘭、無布線選無線通訊）、計量需求定精度（貿易結算選 0.5 級 + CPA、監控選 1.0 級）” 的原則，通過規范安裝與定期維護，充分發揮其 “精準計量 - 便捷安裝 - 低耗運維” 的一體化價值。
未來，隨著智慧水務、工業數字化的發展，該設備將進一步整合 AI 流量預測（基于歷史數據優化供水 / 灌溉調度）、數字孿生流場模擬（提前預警淤積）功能，同時向更耐溫（≥200℃）、更耐腐（哈氏合金 C22）方向升級，持續為 dn450 中等偏大口徑流量計量提供更智能、更可靠的技術支撐。
