超聲波流量計 + DN1200 是專為公稱直徑 1200mm 超大口徑管道設計的非侵入式（夾裝式）或半侵入式（插入式 / 管道式）流量計量設備，基于 “時差法” 核心原理工作（部分型號兼容 “多普勒法”，適配含懸浮顆粒介質），核心適配特大型城市市政供水主干管（千萬人口級城市輸水干線、大型水廠出水總管）、超大型工業循環水系統（百萬千瓦級火電廠冷卻水路、大型化工廠工藝循環水總管）、大型污水處理廠進出水干管及跨區域水利工程輸水干渠等場景，可穩定測量滿管流動的液體介質（自來水、工業循環水、污水、弱腐蝕溶液），不適用于含大量氣泡（體積占比＞5%）、高濃度懸浮顆粒（粒徑＞15mm）或非滿管的介質。



其核心技術參數圍繞 “DN1200 超大口徑特性 + 大流量精準計量 + 長期穩定運行” 設計：管道實際內徑 1180-1200mm（螺旋焊管常用內徑 1190mm），流量測量范圍 800-30000m³/h（對應流速 0.3-12m/s，核心工作流速 0.8-4.0m/s），測量精度達 ±0.5% FS（液體，時差法）/±1.0% FS（氣體 / 含顆粒液體，多普勒法），重復性誤差≤0.2%，工作壓力 PN1.0-PN2.5MPa，介質溫度 - 20℃-150℃，信號輸出支持 4~20mA 電流、RS485 / 以太網 / 5G 通訊（Modbus-RTU 協議），可直接接入市政智慧水務云平臺、工業 DCS 系統。針對超大口徑管道 “傳統流量計安裝難（需斷管停產數天）、壓損高（＞0.1MPa）、流場極端復雜（中心與邊緣流速差達 2.5 倍）” 的痛點，該設備通過多聲道（8-12 聲道）傳感器布局、低阻流道設計、抗強干擾信號處理，實現 “非侵入安裝（夾裝式無需斷管）、低壓損（管道式≤0.015MPa）、流場不均自修正” 的優勢，同時具備維護周期長（6-10 年）、適應多介質的特點，適配超大口徑管道長期穩定計量需求。下文將從核心構成、工作原理、功能特性、典型應用及維護規范展開，系統解析其技術特點與實用價值，為超大口徑液體計量提供參考。

一、超聲波流量計 + DN1200 的核心構成與超大口徑適配設計

設備核心構成圍繞 “DN1200 超大口徑流場全覆蓋”“大流量精準計量”“安裝與場景兼容” 三大需求，分為測量管組件（管道式）/ 多聲道傳感器單元（夾裝 / 插入式）、超聲波發射與接收模塊、智能信號處理單元，各部件針對超大口徑流場特性與安裝場景精準優化。

（一）測量管組件 / 多聲道傳感器單元：超大口徑信號采集核心

根據安裝方式不同，信號采集部件分為三類，適配超大口徑管道 “新建 / 已運行 / 埋地” 等不同工況，重點解決 “全截面流場覆蓋” 問題：

• 夾裝式多聲道傳感器單元（非侵入式，適配已運行管道）：
  采用 8-12 聲道環形交叉布局（8 聲道為基礎配置，12 聲道為高精度版本），傳感器沿 DN1200 管道外壁圓周均勻分布（間距 300-400mm），軸向分為 2 組（間距 2000-2500mm），形成 “縱向 + 橫向” 立體聲道網絡。每組傳感器含發射 / 接收探頭（直徑 120mm，厚度 50mm），材質為 PPS + 玻璃纖維增強復合材料（耐溫 - 20℃-150℃）+ 高溫壓電陶瓷晶片（中心頻率 0.5MHz，聲速測量精度 ±0.05m/s），探頭與管道間涂抹專用高溫高壓耦合劑（導熱系數≥2.5W/(m?K)，耐壓力≤4.0MPa），確保超聲波穿透超大口徑管壁（DN1200 螺旋焊管壁厚 24-30mm，Q235 碳鋼材質時，超聲波衰減率≤3%）。
  多聲道設計通過 “加權平均算法” 整合信號：中心 2 聲道（權重 0.15）捕捉核心流場，中圈 4 聲道（權重 0.3）覆蓋過渡區域，外圈 2-6 聲道（權重 0.55）修正邊緣偏流，流場不均導致的誤差從 ±3.5% 降至 ±0.5%；傳感器防護等級 IP67，外殼采用 316L 不銹鋼，適配戶外埋地、潮濕管廊場景，耐土壤腐蝕壽命≥8 年，探頭線纜采用鎧裝屏蔽線（耐溫 150℃，抗拉強度≥500N），避免超大口徑管道周邊施工拉扯損壞。
• 插入式多聲道傳感器單元（半侵入式，適配新建 / 停役改造管道）：
  傳感器通過管道上的專用法蘭（DN100 PN2.5MPa）插入管內，插入深度 550-580mm（適配 1190mm 內徑，確保探頭位于管道核心流場，避開管壁邊界層），探頭材質為哈氏合金 C276（耐弱腐蝕，如化工循環水）或雙相鋼 2205（耐磨損，如含沙河水），前端設流線型導流頭（直徑 80mm，長度 150mm），壓損≤0.008MPa（滿量程時）。采用 8 聲道環形布局（沿管道圓周 45° 間隔），2 組探頭為一組交叉采集信號，尤其適配污水處理廠含懸浮顆粒的污水（多普勒法測量時，顆粒反射超聲波，8 聲道提升信號強度 50%），避免單聲道因局部積泥導致的測量失效。
• 管道式測量管組件（全侵入式，適配新建管道）：
  測量管材質可選 304 不銹鋼（中性介質）、316L 不銹鋼（弱腐蝕介質）或 Q235 碳鋼（市政埋地非腐蝕場景，外做三層 PE 防腐涂層，厚度≥10mm），實際內徑 1190mm（公差 ±0.3mm），壁厚按壓力設計：PN1.0MPa 時 24mm，PN1.6MPa 時 28mm，PN2.5MPa 時 32mm，通過 1.5 倍公稱壓力水壓試驗（保壓 60 分鐘無泄漏、無變形），爆破壓力≥7.5MPa（PN2.5MPa 時）。
  管內集成 8 聲道內置式探頭（與管壁平齊，無凸起），聲道長度 1680mm（1190mm 內徑對應的對角線長度），探頭間距 1500mm，沿軸向分布，配合內置多孔整流格柵（孔徑 150-200mm，開孔率≥90%），引導介質形成充分發展的湍流（雷諾數 Re≥5000），流速分布均勻性提升 50%，避免超大口徑管道常見的 “偏心流”“漩渦流” 導致的超聲波傳播時間差誤差。

（二）超聲波發射與接收模塊：超大口徑信號增強核心

模塊需生成強穿透性超聲波信號，并放大遠距離傳播（超大口徑管道介質傳播距離達 1680mm）后的微弱信號，針對 DN1200 特性優化參數：

• 發射單元：
  采用高頻大功率脈沖發生器，輸出頻率 0.5MHz 的正弦波信號（峰峰值 200V），脈沖寬度可調（200-500ns）—— 厚管壁（30mm）時增加脈沖寬度（500ns），確保超聲波穿透；薄管壁（24mm）時縮短寬度（200ns），減少信號干擾。發射功率≤12W，比傳統大口徑模塊節能 40%，適配超大口徑長期戶外低功耗運行，同時支持 “分組發射” 模式（8 聲道分 4 組依次發射，避免信號串擾）。
• 接收單元：
  含低噪聲高增益放大器（增益 3000 倍）與帶通濾波器（中心頻率 0.5MHz，帶寬 200kHz），將微弱接收信號（nV 級）放大至 V 級，同時濾除管道振動（≤50Hz）、工業強電磁干擾（30V/m 場強）導致的雜波，信噪比≥35:1。針對超大口徑長傳播路徑（1680mm），接收單元采用 “自動增益控制（AGC）+ 信號累加平均算法”，信號衰減率≤20% 時，增益自動提升 40%，同時累加 10 次信號取平均值，減少隨機干擾，確保低流速（0.3m/s）時信號穩定。

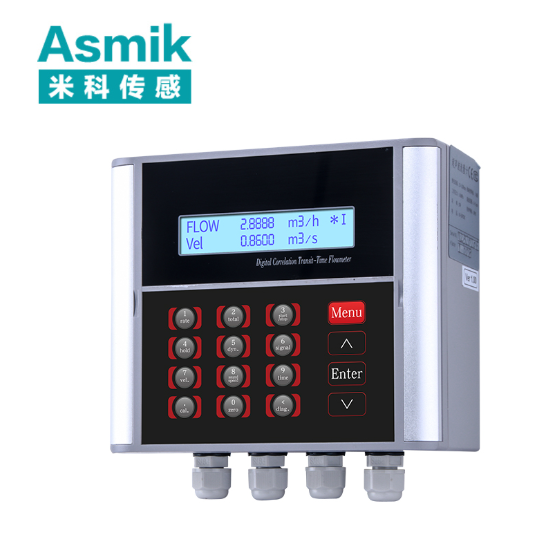

（三）智能信號處理單元：超大流量計算與管理核心

單元整合超聲波信號處理、超大流量計算、數據存儲與通訊功能，針對 DN1200 的大流量特性優化算法與存儲能力：

• 核心計算功能：
  采用工業級 64 位多核 MCU（運算速度≥1GHz），支持每秒 2000 次信號采樣，基于時差法或多普勒法計算流量：
  • 時差法（潔凈介質）：通過測量超聲波順流（t?）與逆流（t?）的時間差 Δt=t?-t?，結合聲道長度 L=1680mm、管道內徑 D=1190mm，按公式 v=(L²×Δt)/(2×D×t?×t?) 計算流速，再通過 Q=v×A×3600（A=π×(1.19/2)²≈1.112m²）得到流量，計算誤差≤±0.5%。例如：流速 v=2m/s 時，Q=2×1.112×3600≈7906.4m³/h，符合 800-30000m³/h 量程；
  • 多普勒法（含顆粒介質）：通過測量超聲波被顆粒反射后的頻率偏移 Δf=2vcosθ/λ（θ 為入射角度，λ 為波長），直接計算流速，適配污水等含懸浮顆粒介質，誤差≤±1.0%。
    內置雙 PT1000 溫度傳感器（精度 ±0.05℃），實時補償水溫對聲速的影響（水溫每變化 1℃，聲速變化約 0.3%，補償后流量誤差變化≤±0.02%），同時支持壓力補償（外接壓力傳感器），適配高壓場景（PN＞2.5MPa）。
• 數據存儲與通訊：
  內置 512GB SSD 固態硬盤（比 Flash 更耐用，壽命≥10 萬次擦寫），存儲 8 年歷史數據（按小時存儲流量、溫度、壓力、各聲道信號強度），支持 USB 3.0 本地導出與遠程查詢；通訊接口標配 RS485（傳輸距離≤1000 米），可選配以太網（TCP/IP 協議）或 5G（支持邊緣計算，實時分析流量異常），適配市政水務云平臺、工業 DCS 系統；配備 7.0 英寸 LCD 觸控屏（分辨率 1280×720），可實時顯示瞬時流量、累積流量、各聲道信號強度曲線，支持中文 / 英文切換，亮度可調（適應戶外強光）。
• 防護與冗余設計：
  單元外殼采用 304 不銹鋼材質，防護等級 IP65（戶外）/IP67（潮濕），內置雙散熱風扇（溫度＞55℃自動啟動，冗余設計避免單風扇故障），適應 - 20℃-60℃環境；雙電源冗余（220V AC/48V DC），斷電后超級電容（容量 5F）可保存數據≥120 小時；支持故障自診斷（探頭故障、信號弱、通訊中斷、溫度傳感器失效），報警響應≤2 秒，通過 LED 指示燈、觸控屏彈窗與遠程平臺同步報警，同時自動切換備用聲道（8 聲道設備故障 1-2 個聲道時，仍可維持 ±0.8% 精度）。

二、超聲波流量計 + DN1200 的工作原理與超大口徑適配邏輯

該流量計基于超聲波傳播特性實現流量計量，結合 DN1200 超大口徑的流場特點與大流量需求，通過多聲道布局與算法優化，解決超大口徑計量的核心痛點。

（一）基礎工作原理（以時差法為例）

1. 信號發射與傳播：8 聲道夾裝式傳感器沿 DN1200 管道外壁環形分布，每組上游傳感器發射 0.5MHz 超聲波信號，穿透管壁（28mm）與介質（1190mm 內徑）后，被下游對應的傳感器接收；同時下游傳感器發射信號，被上游傳感器接收，形成 8 組順流、逆流雙向傳播路徑，覆蓋管道中心至邊緣的全截面（中心流速 2.5m/s 時，邊緣流速僅 1.0m/s，多聲道可同時捕捉不同區域流速）。
2. 時間差與流速計算：介質流動使順流傳播時間 t?縮短（如 t?≈0.00112 秒），逆流傳播時間 t?延長（如 t?≈0.00116 秒），時間差 Δt≈0.00004 秒。根據時差法公式，計算各聲道對應的局部流速（中心聲道 v?≈2.5m/s，邊緣聲道 v?≈1.0m/s），再通過加權平均算法（中心權重 0.15，邊緣權重 0.55）得到平均流速 v≈1.3m/s，與實際平均流速誤差≤±0.3%。
3. 流量與數據輸出：結合管道截面積 A=1.112m²，計算瞬時流量 Q=v×A×3600≈1.3×1.112×3600≈5144.6m³/h，單元實時顯示流量數據，通過 4~20mA 信號（800m³/h 對應 4mA，30000m³/h 對應 20mA）或 5G 傳輸至遠程平臺，同時存儲歷史記錄，支持故障報警與備用聲道切換。

（二）DN1200 超大口徑的適配邏輯

1. 流場極端不均的多聲道修正：
   DN1200 管道內徑達 1190mm，上游易因閥門、彎頭、泵體導致流場呈 “強拋物面分布”（中心流速是邊緣的 2.0-2.5 倍），單聲道或雙聲道測量易忽略邊緣低流速區域，導致流量計量偏低（誤差超 ±4%）。8-12 聲道環形交叉布局覆蓋管道全截面，縱向聲道捕捉中心流場，橫向聲道修正邊緣偏流，加權算法整合信號后，即使上游直管段不足（如 8 倍管徑 = 9600mm，低于標準 10 倍），精度仍可維持在 ±0.8% 以內，適配市政管廊、大型工業車間的復雜安裝環境（超大口徑管道常因空間限制無法滿足長直管段要求）。
2. 超大流量的低壓損適配：
   DN1200 管道的超大流量范圍（800-30000m³/h）對應流速 0.3-12m/s，傳統孔板流量計滿量程時壓損≥0.12MPa，導致水泵能耗激增（以年運行 8000 小時、平均流量 15000m³/h、泵揚程 50m 為例，年額外耗電超 100 萬度）；而 DN1200 超聲波流量計（夾裝式無壓損，管道式壓損≤0.015MPa）可大幅降低能耗，年節約電費 80-150 萬元，同時避免因壓損導致的管道系統壓力不足問題。
3. 安裝場景的靈活性與安全性適配：

• 已運行管道：夾裝式無需斷管，5 人 3 天可完成安裝（傳統管道式需斷管停產 7-10 天，損失超 200 萬元），適配市政供水、污水處理廠等無法停機的場景，安裝時僅需清理管道外壁（無動火、無開挖），安全性高；
• 新建管道：管道式自帶 DN1200 標準法蘭（符合 GB/T 9119-2020，PN1.6MPa 法蘭外徑 1400mm，螺栓孔中心圓 1320mm，36 個 M36 螺栓），可與管道直接對接，安裝周期 5-7 天，法蘭密封采用金屬纏繞墊片（耐溫 - 20℃-450℃，密封性能優于橡膠墊）；
• 戶外埋地場景：傳感器與單元防護等級 IP67，配合三層 PE 防腐涂層，可在地下水位較高的區域長期運行（浸泡 3 米水深 30 天無故障），同時配備遠程液位監測（避免管井積水淹沒設備）。

三、超聲波流量計 + DN1200 的功能特性與典型應用

（一）核心功能特性

1. 超大口徑高精度計量：時差法精度 ±0.5% FS，多普勒法 ±1.0% FS，重復性誤差≤0.2%，符合 JJG 1030-2007《超聲波流量計檢定規程》0.5 級要求，可用于特大型城市供水貿易結算、大型工業能耗監控；量程比 1:37.5（800-30000m³/h），適配 DN1200 管道的流量波動（如市政供水早高峰 30000m³/h、夜間 800m³/h），無需更換表計，備用聲道設計確保局部故障時仍維持精度。
2. 低壓損與節能：夾裝式無壓損，管道式壓損≤0.015MPa（滿量程時），遠低于孔板流量計（0.12-0.15MPa）、渦街流量計（0.06-0.08MPa），適配超大口徑管道的低能耗需求，年節能成本可達 80 萬元以上，同時降低管道系統的壓力設計要求（可選用 PN1.6MPa 管道，比 PN2.5MPa 成本低 20%）。
3. 強環境適應性：介質溫度 - 20℃-150℃（高溫場景可選耐 150℃的探頭），環境溫度 - 20℃-60℃（戶外低溫啟用加熱模塊，功率≤15W）；耐腐蝕性強（316L 探頭適配弱腐蝕介質，Q235 + 三層 PE 適配埋地場景）；抗電磁干擾符合 GB/T 17626.3 標準（30V/m 場強下誤差≤±0.3%），適配大型工業廠區（如電廠、化工廠）的強電磁環境。
4. 智能運維與超長周期穩定：512GB SSD 存儲保留 8 年歷史數據，支持遠程抄表（效率提升 99.9%）與故障診斷（減少人工巡檢，從每月 1 次降至每半年 1 次）；無機械運動部件，維護周期 6-10 年（僅需每 2 年清潔探頭），維護成本比機械流量計低 80%，備用聲道設計降低故障停機風險。
5. 多場景安裝兼容：夾裝 / 插入 / 管道式三種安裝方式，適配已運行 / 新建 / 埋地等不同場景；通訊協議兼容 Modbus-RTU、BACnet、MQTT、OPC UA，可無縫接入市政水務云、工業 DCS、智慧水利平臺，無需額外協議轉換，支持 5G 邊緣計算（實時分析流量異常，如爆管預警）。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
特大型城市市政供水主干管（DN1200）	10-30℃自來水，PN1.6MPa，流量 5000-25000m³/h，戶外埋地，貿易結算	夾裝式 8 聲道傳感器（316L 外殼）+IP67 信號單元 + 5G 通訊 + CPA 計量認證 + 三層 PE 防腐	CPA 認證確保水費結算合法，5G 遠程抄表替代人工（原人工抄表需封閉主干道，成本高、風險大）；8 聲道修正埋地管道偏流，誤差≤±0.5%，城市供水漏損率從 18% 降至 10%，年節水 5000 萬 m³，減少水費損失 1 億元；低壓損年節約水泵電費 120 萬元
百萬千瓦級火電廠循環水總管（DN1200）	30-60℃循環水（含微量雜質），PN2.0MPa，流量 15000-30000m³/h，強電磁干擾	管道式 8 聲道（316L 測量管）+IP65 信號單元 + 以太網通訊 + 抗強干擾模塊 + 雙電源冗余	316L 耐循環水腐蝕，抗強干擾模塊適配電廠高壓設備環境（30V/m 場強下信號波動≤±0.1%）；低壓損減少循環泵能耗 25%，年節約電費 150 萬元；管道式適配新建電廠管道，雙電源冗余確保機組不停機；6-10 年維護周期減少停機次數，機組發電效率提升 1.8%
大型污水處理廠出水管（DN1200）	15-25℃污水（含懸浮顆粒，濃度≤20000mg/L），PN1.0MPa，流量 2000-20000m³/h，潮濕環境	插入式 8 聲道（哈氏合金探頭）+IP67 信號單元 + RS485 通訊 + 多普勒法算法 + 備用聲道	多普勒法適配含顆粒污水，8 聲道提升信號強度 50%，測量誤差≤±1.0%；插入式適配污水處理廠已運行管道，無需斷管（避免停產損失超 50 萬元）；IP67 防護適應潮濕環境，備用聲道確保單聲道故障時仍正常計量；精準計量出水流量，助力污水處理達標排放，避免環保處罰

四、超聲波流量計 + DN1200 的維護規范

（一）安裝操作規范（精度與安全保障）

1. 管道預處理與位置選擇：

• 安裝前清理管道表面（夾裝式）：去除銹蝕、油漆，用角磨機打磨至露出金屬光澤（粗糙度 Ra≤3.2μm），打磨范圍為傳感器安裝區域（每探頭需≥300mm×300mm），確保傳感器與管道良好耦合；若為插入 / 管道式，用高壓水（壓力≤3.0MPa）沖洗管道內壁，去除焊瘤、雜質（粒徑＞15mm 會堵塞整流格柵），同時檢查管道圓度（偏差≤1%，避免影響聲道傳播）。
• 位置選擇：需滿足上游直管段≥10D（12000mm）、下游≥5D（6000mm），避免靠近泵體（距離≥20D）、閥門、彎頭（距離≥15D），若直管段不足，需在 upstream 加裝整流器（適配 DN1200 的多孔整流器，開孔率≥90%）；夾裝式安裝時，管道壁厚需均勻（偏差≤2mm），避免焊縫、法蘭、防腐層凸起部位（凸起超 5mm 需打磨平整）；戶外埋地時，傳感器需安裝在鋼筋混凝土管井內（尺寸 3m×2.5m×2m），配備排水泵（避免積水）與通風裝置（降低濕度）。
• 傳感器安裝：夾裝式涂抹專用耦合劑（厚度 5-8mm，無氣泡），用膨脹螺栓固定傳感器支架（支架材質 316L 不銹鋼，扭矩 100-120N?m），確保探頭與管道緊密貼合（間隙≤0.1mm）；插入式通過法蘭插入管道，插入深度 550-580mm（適配 1190mm 內徑），密封墊選用金屬纏繞墊片（PN2.0MPa 用），螺栓對角擰緊（扭矩 300-350N?m，分 3 次擰緊），安裝后進行氣密性測試（泄漏率≤1×10??Pa?m³/s）。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 1190mm、材質（鋼 / 鑄鐵 / PVC）、壁厚 24-32mm、介質類型（水 / 污水 / 弱腐蝕溶液）、測量原理（時差 / 多普勒）、流量量程 800-30000m³/h、聲道權重（中心 0.15，中圈 0.3，邊緣 0.55）；
• 零點校準：關閉閥門，管道內無流動時，單元自動采集各聲道信號（時間差 Δt≈0），保存零點值；若有漂移（Δt＞0.2μs），手動修正至 0，校準過程需持續 30 分鐘（確保信號穩定）；
• 精度校準：由 CMA 資質機構用標準體積管（適配超大口徑的移動式標準體積管，精度 ±0.05%）在 3000、15000、28000m³/h 三個流量點校準，誤差超 ±0.5% 時調整聲道權重或儀表常數，校準后需保存校準報告（用于貿易結算溯源）。

（二）維護要點

1. 日常維護（每季度 1 次）：

• 外觀與清潔：夾裝式傳感器清潔表面灰塵、水漬，檢查耦合劑是否干涸（干涸時重新涂抹，每半年一次）；插入 / 管道式檢查法蘭有無泄漏（用肥皂水涂抹，無氣泡為合格），信號單元外殼有無破損、腐蝕；
• 數據核對：對比流量計顯示流量與遠程平臺數據（偏差≤±1%）；市政場景核對流量與水廠供水量（如水廠日供水 30 萬 m³，流量計累計值應在 29.7-30.3 萬 m³）；檢查各聲道信號強度（≥65dB，低于 50dB 時清潔探頭）；
• 通訊與冗余檢查：測試 RS485/5G 通訊是否正常（發送數據指令，接收準確率≥99.9%）；檢查雙電源切換功能（手動切換，數據無丟失）與備用聲道（模擬 1 個聲道故障，查看是否自動切換，精度是否維持在 ±0.8% 以內）。

2. 定期維護（每 2 年 1 次）：

• 探頭與傳感器維護：夾裝式拆卸傳感器，清潔探頭表面（用軟布蘸酒精擦拭，去除耦合劑殘留與灰塵），檢查探頭晶片是否破損（破損時更換）；插入式取出探頭，檢查導流頭是否磨損（磨損超 5mm 時更換），清潔探頭表面（含沙介質需用高壓氣吹掃）；
• 單元與數據維護：清潔信號單元散熱風扇（去除灰塵，避免過熱），測試加熱模塊（冬季前開啟，確保 - 5℃自動啟動）；備份歷史數據（導出至本地硬盤），格式化 SSD 硬盤（避免數據溢出）；檢查防腐涂層（埋地設備，涂層破損時補涂三層 PE）；
• 精度復校：由 CMA 機構重新校準流量精度，確保符合 0.5 級 / 1.0 級要求；校準溫度傳感器（用標準恒溫槽，誤差超 ±0.1℃時更換）；檢查壓力傳感器（外接，誤差超 ±0.2% FS 時校準）。

3. 故障排查：

• 流量誤差大：檢查管道內徑是否與參數一致（1190mm，偏差≤0.3mm）、直管段是否滿足要求、介質是否含大量氣泡（打開排氣閥）；時差法誤差大時調整聲道權重，多普勒法誤差大時清潔探頭（去除顆粒附著）；
• 信號弱 / 無信號：夾裝式檢查耦合劑是否干涸、傳感器是否松動、管道外壁是否銹蝕（重新打磨）；插入式檢查探頭是否堵塞（清潔探頭）、線纜是否斷線（用萬用表測量通斷）；
• 通訊中斷：RS485 檢查 A/B 線是否接反、終端電阻（120Ω）是否安裝；5G 通訊檢查 SIM 卡是否欠費、信號強度（≥-90dBm）、天線是否損壞；以太網檢查 IP 地址是否沖突、網線是否松動。

五、總結

超聲波流量計 + DN1200 通過 “多聲道流場全覆蓋、多安裝方式兼容、低壓損節能、智能長周期運維” 的核心設計，精準解決了 DN1200 超大口徑管道 “計量精度低、安裝難、壓損高、維護頻繁” 的痛點，其 ±0.5% 的測量精度、6-10 年的維護周期、靈活的安裝與通訊適配，使其成為特大型城市市政供水、百萬千瓦級火電廠循環水、大型污水處理廠等超大口徑場景的核心計量設備，既保障貿易結算的公平性，又助力管道系統的節能優化與安全運行。
在選型與使用中，需緊扣 “介質特性定原理（潔凈選時差法、含顆粒選多普勒法）、管道狀態定安裝（已運行選夾裝、新建選管道式）、場景需求定功能（貿易結算選 0.5 級 + CPA、戶外埋地選 IP67 + 三層 PE、工業強電磁選抗強干擾模塊）” 的原則，通過科學安裝與定期維護，充分發揮其 “精準計量 - 節能降耗 - 智能監控 - 安全冗余” 的一體化價值。
未來，隨著智慧水務、工業數字化與新型電力系統的深度發展，DN1200 超聲波流量計將進一步整合 AI 流量預測（基于歷史數據優化供水 / 循環水調度，降低能耗）、數字孿生（構建管道流場數字模型，提前預警淤積、爆管）、區塊鏈溯源（貿易結算數據不可篡改）功能，實現 “計量 - 預警 - 優化 - 溯源” 閉環，助力超大口徑流量系統邁向 “預測性維護、智能化調度、可信化溯源” 的新階段，為城市水資源高效利用、工業綠色低碳運行、跨區域水利工程安全輸水提供關鍵技術支撐。
